不同镇流器下日光灯改Led灯的接线方法


如何将日光灯改造成Led灯,在普通荧光灯的支架上,按照LED日光灯管的要求进行内部线路改造,使其成为一个Led灯管,这里介绍了不同镇流器下日光灯改Led灯的接线方法,供大家参考。

日光灯改Led灯的接线方法

传统日光灯分为电感式镇流器与电子式镇流器两种,下面就以这二种为例,来介绍下日光灯到LED灯的改装方法。

首先,卸下光管支架上的普通荧光灯管并存放好,取下支架上的装饰面罩,然后根据原来荧光灯管使用的镇流器形式分别按以下两种方法进行改装:

1、 电感式镇流器

传统的电感式整流器改造成LED日光灯的接线图:

不同镇流器下日光灯改Led灯的接线方法

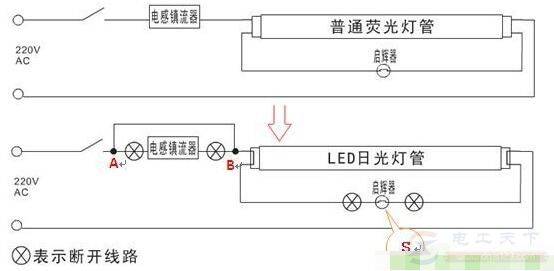

图1:电感式整流器改led日光灯

改装时,先把光管支架上的启辉器S卸除,然后把支架内的电感式镇流器接线端子A、B上的两根电源导线解除,把解除的两条导线进行短接,用电工绝缘胶布包扎好。

在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”,可以防止改装后的光管支架误装上普通的荧光灯管。

经检查,导线连接正确后,才可以装上装饰面罩,把适配的LED日光灯管安装到此光管支架上,通电点亮即可。

2、 电子式镇流器

传统的电子式镇流器接线图:

不同镇流器下日光灯改Led灯的接线方法

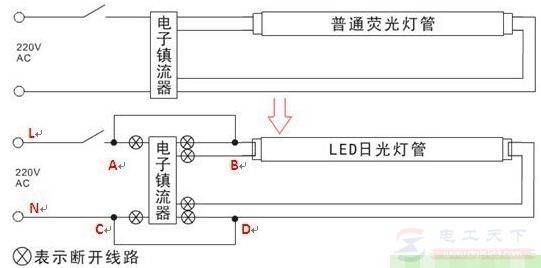

图2:电子式镇流器接线图

改装时,先把光管支架内的电子式镇流器端子上的所有导线解除,然后把图中原连接电子镇流器A、B端子的两条导线短接在一起,然后连接到支架电源输入端的“L”上,原连接电子镇流器C、D端子的两条导线短接一起后连接到支架电源输入端的“N”上,最后用电工绝缘胶布分别给予包扎好。

在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”,可以防止改装后的光管支架误装上普通的荧光灯管。

经检查,导线连接正确后,装上装饰面罩,把适配的LED日光灯管安装到光管支架上,通电点亮。

以上就是不同镇流器下日光灯改Led灯的接线方法,希望对大家有所帮助。
