电灯三开三控线路的接线图


电灯三开三控线路图

如下:
电灯三开三控线路的接线图
三控开关,三个不同地点的开关可以任意地用其中一个随意控制一个灯,它的电路复杂一点,必须要用到一个双控开关。

然后,用两个接线端子接成模块,做上标记,用的时候只需要把每根线接到相应的端子上就可以了。

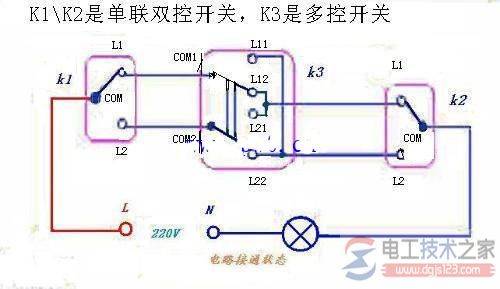

以上电路图中,K1和K2就是普通的双控开关,中间K3开关比较特殊,称为“多控子开关”(或叫“中途开关”、“双路换向开关”)。

在别墅、错层等大面积房型,或一些公共场所中,可能会有一个电器(常见为照明电器)需要在三个甚至更多位置进行通断控制。
