逆变器的基本类型

逆变器的类型按电路结构分为桥式和零式两种,或按电网相数分为单相和多相逆变器,此外还有其它几种分类方法。

1、根据逆变器所用的电力电子器件分类,有半控型器件构成的逆变器,比如晶闸管逆变器,也有全控型器件构成的,由GTR逆变器、GTO逆变器直到IGBT逆变器等,不仅其体积、重量可以减小,由于没有换流电路,可以减小损耗,提高逆变器的开关频率。

2、按照逆变器的调制方法来分,有正弦脉宽调制(SPWM)型逆变器以及方波或阶梯波逆变器等类型。

在交-直-交逆变器或直-交逆变器中,为了提供恒定的电压或电流,并与负载进行无功功率的交换,在逆变器的直流环节中都设置了储能元件,根据储能元件的性质来分,可以分为电压型逆变器和电流型逆变器两大类。

其中,电压型逆变器采用大电容作为储能和滤波元件,可以使直流环节犹如恒压源,而电流型逆变器采用大电感作为储能和滤波元件,使直流环节犹如电流源,两类逆变器的结构框图见下图:

逆变器的基本类型,逆变器的主要种类

图1:(a)电压型逆变器 (b)电流型逆变器

3、根据逆变器导通的电角度大小分为180°导通型和120°导通型两种类型,根据强迫换流的特点将晶闸管逆变器分为谐振型逆变器、并联电容型逆变器及串联电感型逆变器等。

逆变器的主要种类

1、按逆变器输出交流的频率,可分为工频逆变、中频逆变和高频逆变。

工频变换逆变电源使采用工频变压器实现输入输出之间的电气隔离。这种逆变器结构简单、工作可靠,但这种逆变器体积大,笨重、噪声大,效率方面也有待提高。

随着对电源性能要求的日益提高,传统的工频变换逆变电源逐渐难以适应轻量化、高功率密度、高可靠性的要求。高频变换是采用高频变换技术,它的优点是体积小、重量轻、噪音小、效率高。

2、按逆变器输出的相数,可分为单相逆变、三相逆变和多相逆变。

3、按逆变器的主电路形式,可分为单端式、推挽式、半桥式和全桥式等。

4、按逆变器主开关器件的类型,可分为晶闸管逆变器、晶体管逆变器、场效应管逆变器、IGBT逆变器,等。

5、按输出的稳定参量,可分为电压型逆变器和电流型逆变器。

6、按控制方式,可分为移项控制方式和PWM控制方式。移项控制的原理:全桥变换电路每一个桥臂的两个开关互补导通,两个桥臂的开关导通之间相差一个相位,通过调节移相角的大小,来调节输出电压脉冲的宽度,达到调节输出电压的目的。

逆变器的8种常见电路图

逆变器的基本类型,逆变器的主要种类

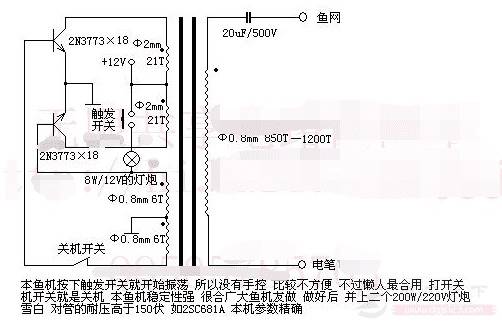

有关逆变器的电路图,共有8种不同的电路图,包括自激式电逆变器电路、反激励自控鱼机以及实用家用逆变器的常见电路图,提供了电路图的调试方法,有需要的朋友参考下。

怎么选择合适的逆变器

逆变器的基本类型,逆变器的主要种类

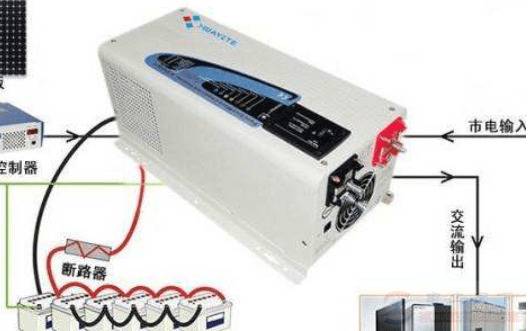

怎么选择合适的逆变器,在选择逆变器时,需要从多个维度来考虑,比如先弄清所购买的逆变器用在哪类电器上,了解准备配用电器持续功率是多少,以及掌握好逆变器的主要技术参数等,下面就一起来了解下吧。
