单相变压器励磁涌流的4大特点


单相变压器励磁涌流的特点

1、在变压器空载合闸时,涌流是否产生以及涌流的大小与合闸角有关,合闸角α=0和α=π时励磁涌流最大;

2、波形完全偏流时间轴的一侧,并且出现间断,涌流越大,间断角越小;

3、含有很大成分的非周期分量,间断角越小,非周期分量越大;

4、含有大量的高次谐波分量,而以二次谐波为主,间断角越小,二次谐波也越小。

单相变压器励磁涌流的4大特点

单相变压器励磁涌流的特点

(1)包含有很大成分的非周期分量,使涌流偏于时间轴的一侧。

(2)包含有大量的高次谐波分量,并以二次谐波为主。

(3)励磁涌流波形之间出现间断。

励磁涌流(inrush current)的发生,很明显是受励磁电压的影响。即只要系统电压一有变动,励磁电压受到影响,就会产生励磁涌流。

在不同的情况下将产生如下所述的初始(initial inrush)、电压复原(recovery inrush)及共振(sympathetic inrush 共感)等不同程度的励磁涌流。其瞬时尖峰值及持续时间,将视下列各因素的综合情况而定,可能会高达变压器额定电流的8~30倍。

变压器励磁涌流有三大特点:

(1)含有较大成分的非周期分量,往往使涌流偏向于时间轴一侧。

(2)含有丰富的高次谐波成分,其中以二次谐波为主。

(3)波形存在间断。

可见,变压器励磁涌流的大小与变压器合闸初相角、剩磁大小、饱和磁通等因素有关。

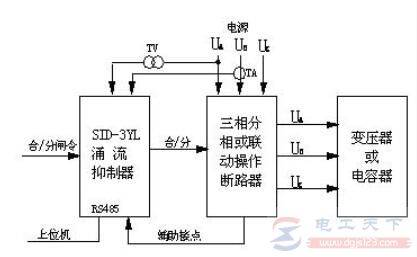

由于励磁涌流对电力系统会产生很多不利影响,其抑制技术受到广泛关注。目前,削弱励磁涌流的方法主要有三种:串联电阻;控制三相开关合闸时间;在变压器低压侧并联电容器。

其中,由于控制三相开关合闸时间从原理上不需要附属设备,相对另外二种方法有一定优势。从仿真结果来看,控制三相开关合闸时间可以有效抑制励磁涌流的幅值。
