24槽4极电机单层链式的接线图

有关24槽4极电机单层链式接线图，电机接线方法与接线次序，下一槽，空一槽，下一槽，空一槽，两个上线圈边先不下，留着压边，从第三次起，下一槽，空一槽，把上线圈边也下到槽中。

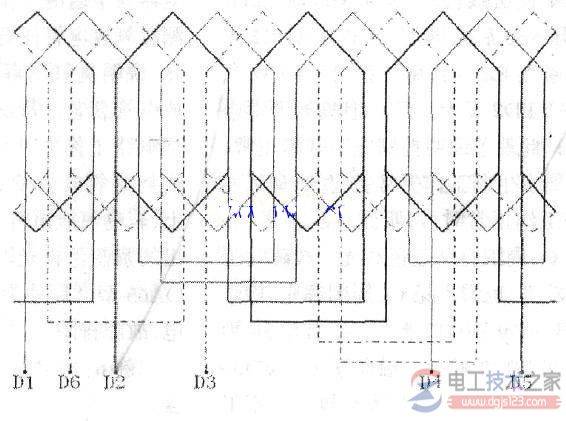

24槽4极电机单层链式接线图

如下图：

下一槽，空一槽，下一槽，空一槽，两个上线圈边先不下，留着压边。

从第三次起，下一槽，空一槽，把上线圈边也下到槽中，以此类推，最后把第一、二次未下的两个线圈上边下到槽中就可以了。
