输电线路保护角是什么


保护角是防雷接地中的一个名词,什么是保护角,输电线路的保护是什么意思,避雷线和外侧导线间连线与垂直线的夹角,即称之为保护角,对于避雷线的保护范围来说,保护角越小,保护越可靠。

一、输电线路保护角的定义

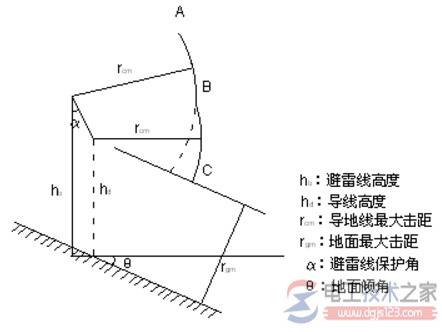

输电线路保护角是什么

避雷线又名架空地线,它可用于保护狭长设施,如峡谷中的水电站及架空输电线路。

避雷线通常采用截面不小于35的镀锌钢绞线。

避雷线的保护范围通常以避雷线和外侧导线间连线与垂直线的夹角,即保护角表示。

保护角一般不大于25度,保护角越小,保护越可靠。

10KV及以下线路一般不架设避雷线;35KV只设1~2km的避雷线作为进线段保护;110KV线路一般应全线架设,但少雷区可不沿全线架设;220KV及以上线路全线架设避雷线,雷电活动频繁区有时还应增设耦合地线。

二、避雷线保护角

避雷线的保护范围通常以避雷线和外侧导线间连线与垂直线的夹角,即保护角表示。

保护角一般不大于25度,保护角越小,保护越可靠。

保护角的技术要求:

1、500kV及以上送电线路,应全线装设双避雷线,且输电线路愈高,保护角愈小(有时小于20°)。在山区高雷区,甚至可以采用负保护角。

2、220~330kV线路,同样应全线装设双避雷线,一般杆塔上避雷线对导线的保护角为20°~30°。

3、ll0kV线路,一般沿全线装设避雷线,在雷电特别强烈地区采用双避雷线。在少雷区或运行经验证明雷电活动轻微的地区,可不沿线架设避雷线,但应装设自动重合闸。

4、35kV及以下线路,一般不沿线架设避雷线,但杆塔仍应逐级接地。

小知识:什么叫地线对边导线的保护角?

地线对边导线作连线是该连线与从地线垂直向下的垂线之间的夹角,一般要求小于20度。

中文名称:保护角;英文名称:angleofshade;其它名称:遮蔽角;定义:通过地线的垂直平面与通过地线和被保护受雷击的导线的平面之间的夹角。
