一例MT3608构成3.7v转12v的升压电路图


把3.7V的电压升高到12V,采用LM2577、XL6009这类升压IC无法胜任,这类元件无法在3.7V这么低的电压下工作,下面介绍一款低压升压电路中常用的DC-DC升压IC-MT3608,最低输入电压可低至2V,最高输出电压可达28V。

MT3608构成3.7v转12v升压电路图

如下图所示:

一例MT3608构成3.7v转12v的升压电路图

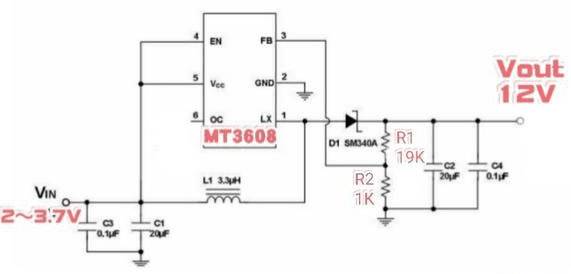

图1:3.7V转12V升压电路

上图升压电路可以将单节锂电池的电压升高至12V,输出电流最大约300mA。图中MT3608是一款贴片6脚封装的DC-DC升压IC,内部集成有MOS场效应管驱动电路,外围电路很简洁。电路的输出电压与电阻R1、R2的阻值有关。当R1采用19KΩ(可用一个18KΩ和一个1KΩ的电阻串联)、R2采用1KΩ时,输出电压Vout即为12V。

电路中的升压电感L1可以选用33μH的工字电感,D1可选用1N5819、SR160肖特基二极管。本电路只要焊接无误,不需调试即可工作。

一例MT3608构成3.7v转12v的升压电路图

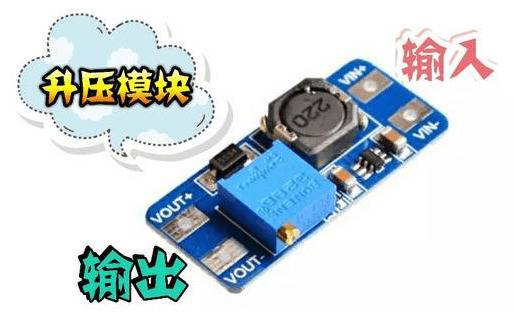

图2:MT3608构成的DC-DC升压电路模块

上图是一款低压DC-DC升压电路模块,这种模块多采用MT3608这类升压IC设计,输出电压通过调整电路板上的调压电位器来调整。这种模块体积小巧,非常适用于一些小电流的升压电路中。这种升压模块采用单节锂电池作电源,可以直接装在数字万用表9V电池的位置,代替万用表内的9V的叠层电池。
