一例简单的LED亮度调节电路图


LED亮度调节电路图

手机亮度可以自动调节,其使用安装在听筒附近的光敏传感器(光敏电阻或光敏二极管)来检测环境光线的变化,然后转换成电信号来自动调整手机屏幕的亮度。

以下是一个简单的LED亮度调节电路图,通过本实例来了解下该电路的工作原理。

一例简单的LED亮度调节电路图

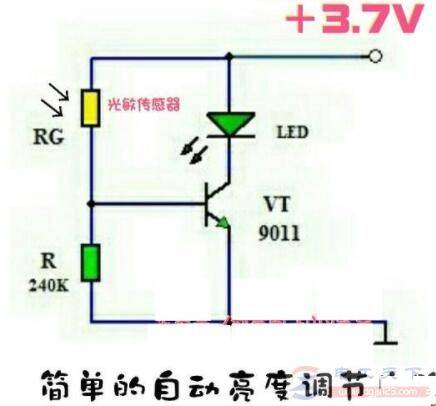

图1:简单的自动亮度调节电路

上图为一个简单的LED亮度自动调节电路,手机屏幕亮度自动调节原理与上图电路工作原理类似,但比这个电路复杂一些。

RG为光敏电阻(其电阻的阻值会随着光线变化而变化),这里作为光敏传感器使用,用于检测环境光线的强弱。同时光敏电阻RG和电阻R一起构成三极管VT的偏置电路,只要RG和R取值合适,即可使VT工作于线性放大区。VT的集电极电流的大小与RG的阻值有关,即与环境光线的强弱有关。

一例简单的LED亮度调节电路图

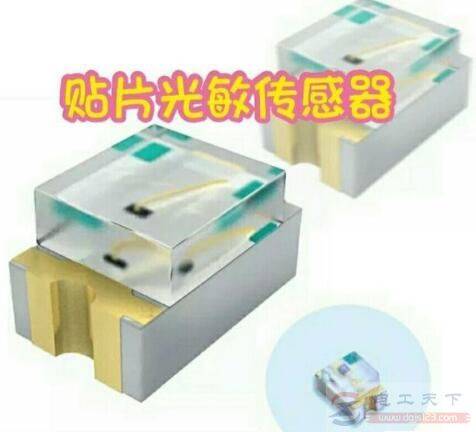

图2:贴片封装的光敏传感器

上图电路中,在环境光线较强时,光敏电阻RG的阻值较小,VT的基极电流增大,其集电极电流也跟着增大,这样LED的亮度便自动增大。当环境光线变弱时,RG阻值增大,使VT的基极电流和集电极电流减小,LED的亮度就会自动变弱,从而实现了LED亮度随环境光线变化而自动调节。
