怎么用变频器给电机调速?


使用变频器给电机调速的方法,具体参考如下:

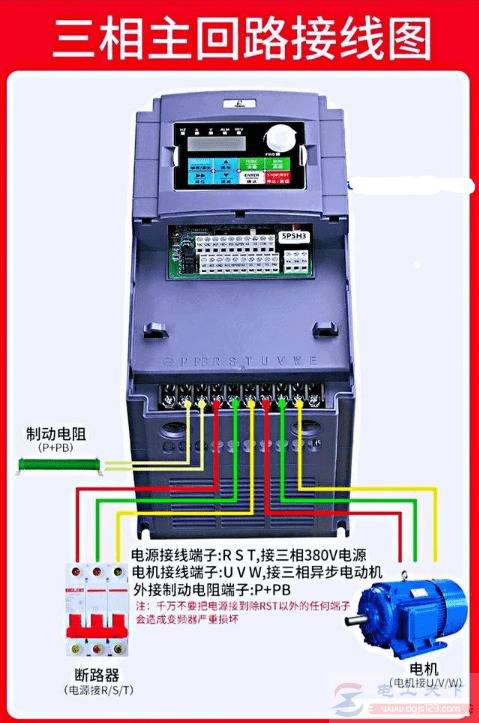

针对单相输入,3相220v输出的小型变频器,连接的是小功率电机,先把电机改成三角形接法,再接入变频器的的uvw端子,然后接启动开关。

根据变频器说明书所示的接线端子接正转或反转作为启动开关,然后开始调速,如果不需要外接电位器,则使用变频器本身面板操作调速就行。如果接电位器,也需要根据变频器说明书接线,一般是10v com avi这三个端子。

接入变频器电源,然后上电,设置变频器,根据说明书的设置选项设置,简单的只需要设置频率来源,有外置电位器则选外部端子控制,没有就默认面板操作。然后,就是运转指令来源,有启动开关的选外部端子控制,没有则默认面板操作。接下来设置频率上限,跟着需要设置,如果没频率要求则默认即可。

简单使用就这几点,具体看说明书,每个品牌接线端子和设置不同,但操作思路都是相通的。

怎么用变频器给电机调速?

分清楚控制线路和主回路,设置给定值,给定值由哪一个给定,用于普通启动,其他可以默认。

首先,电机用在什么地方,其具体要求是不同的,有软启动,硬启动,延时启动,停车,停机也有,惯性停车,急停,软停。如今的变频器功能强大,可以应用在多种场合下。

所以,应根据不同的工作需要,设定变频器的不同功能。

单相调速电机绕组接线图与接线方法

怎么用变频器给电机调速?

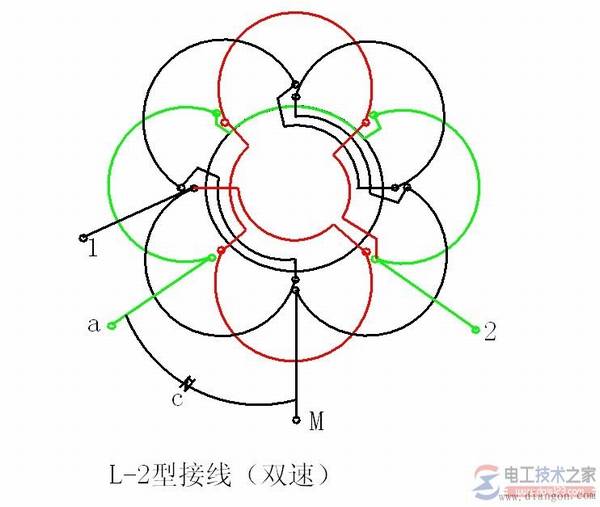

单相调速电机绕组的接线图,红色表示调速绕组,绿色表示付绕组(启动绕组),M表示主绕组单相电源接入端,学习下单相调速电机绕组的接线方法。

220v调速器怎么正确接线

怎么用变频器给电机调速?

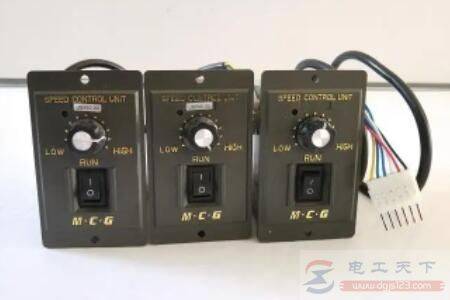

有关220v调速器的使用知识,220v调速器怎么正确接线,接线方法:红色火线接在调速开关上的进线柱子上,将蓝绿棕色3根线分别接在开关三个调速档位上,将黑色线接在电源的零线上。
