绕线电机和鼠笼电机有什么区别


三相异步电动机由定子和转子两大部分组成,定子是电动机的固定部分,用于产生旋转磁场,主要由定子铁芯、定子绕组和基座等部件组成。转子是电动机的转动部分,由转子铁芯、转子绕组和转轴等部件组成,主要作用是在旋转磁场作用下获得转动力矩。

绕线电机和鼠笼电机的区别

转子按结构的不同分为鼠笼式转子和绕线式转子二种:

1、鼠笼式转子

转子绕组由插入转子槽中的多根导条和两个环行的端环组成,如果去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。中小型转子一般采用铸铝方式。

对于100KW以上的电动机采用铜条和铜端环焊接而成,鼠笼型异步电机转子相数就是鼠笼转子上的导条数,每相匝数等于1/2匝。转子绕组不用对地绝缘,转子极对数是靠定子绕组磁动势异步而得的,因此始终与定子绕组的极对数相等,与鼠笼转子的导条数无关。

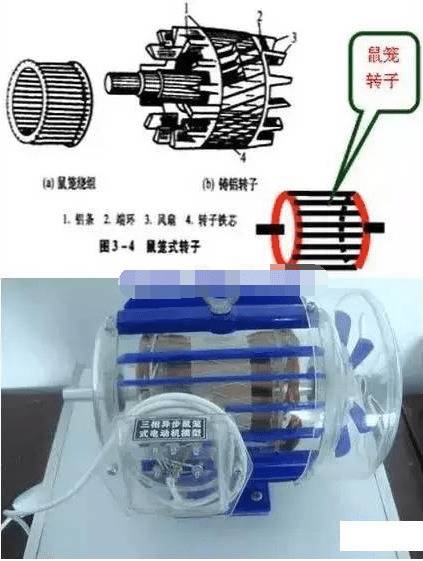

鼠笼式转子,如图3-4这种转子用铜条安装在转子铁芯槽内,两端用端环焊接,形状像鼠笼。

绕线电机和鼠笼电机有什么区别

鼠笼型异步电动机常用启动方法:直接启动、降压启动、变频启动或软启动器启动。

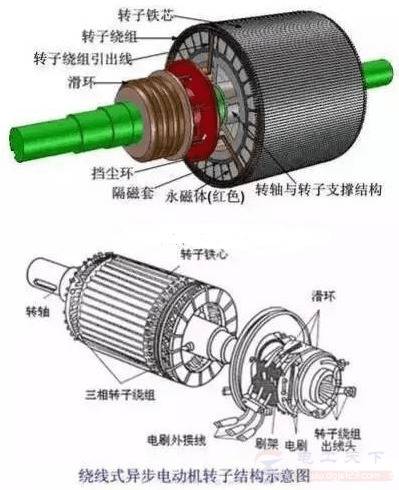

2、绕线式转子

绕线式转子的绕组和定子绕组相似,中型电动机多采用双层绕组,三相绕组连接成星形,三根端线连接到装在转轴上的三个铜(或钢)滑环上,通过电刷与外电路相连接。

绕线型异步电机转子绕组的相数、极对数总是跟定子相同,每相的匝数相对较多,感应电势较大,转子绕组对地绝缘需绝缘。

绕线电机和鼠笼电机有什么区别

绕线式异步电动机常用启动方法:绕线式异步电动机启动时通常采用直接启动,转子串电阻启动,或者采用频敏变阻器启动。无需多此一举用变频启动或软启动器启动。

鼠笼式电机结构简单、价格低。绕线式电动机结构复杂,价格高由于鼠笼式电机结构简单、价格低,控制电机运行相对简单。而绕线式电动机结构复杂,价格高,控制电机运行相对复杂,其应用相对少一些。但绕线式电动机因为其启动、运行的力矩较大,主要用在重载负荷中。
