一例三相异步电动机点动控制电路的工作过程说明


三相异步电动机点动控制电路

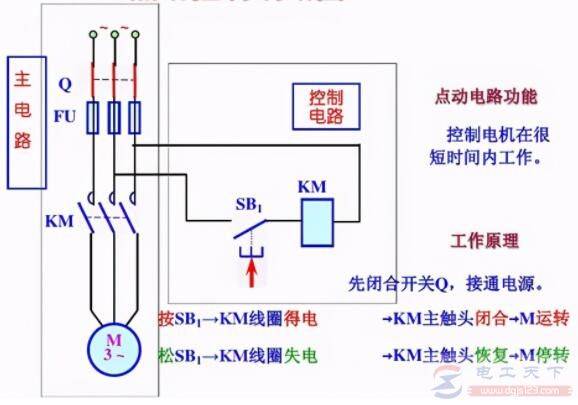

如下图:

一例三相异步电动机点动控制电路的工作过程说明

电路的工作过程

1、起动

合上电源开关qs,引入三相电源,按下常开按钮sb,km的线圈得电,使衔铁吸合;同时,带动km的三对主触点闭合,电动机m接通电源起动运转。

2、停止

当需要电动机停转时,松开按钮sb,常开触点恢复断开,交流接触器km的线圈失电,衔铁恢复断开;同时,通过连动支架带动km的三对主触点恢复断开,电动机m失电停转。

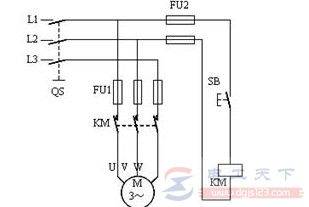

电动机点动控制的实物接线图

一例三相异步电动机点动控制电路的工作过程说明

分享一个电动机点动控制的接线图,了解下电动机点动控制电路中挖掘、接触器实现电路断开与连接的方法,在电路中刀闸起隔离作用。

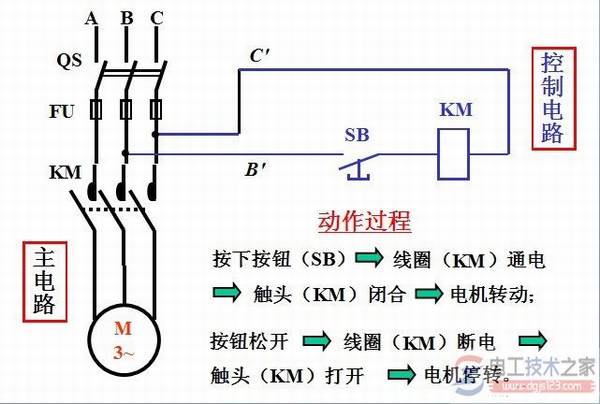

一例电动机实现点动控制的线路图

一例三相异步电动机点动控制电路的工作过程说明

一例电动机实现点动控制的线路图,学习下点动控制的实现原理,有需要的朋友参考下。
