软启动器起动时间怎么计算?


软启动器起动时间的计算方法

怎么计算软启动器的启动时间,电力拖动系统转动公式:

M-ML=J×dΩ/dt

(1)式中:M为电机力矩;ML为负载力矩;J为系统转动惯量;dΩ/dt为角转速的变化率,其中Ω=2,πn/60=(1/9.55)n,n为线速度。由(1)式可知,M-ML>0时,系统才能得到一个加速力矩。从开始启动到系统达到额定转速需要一定的时间,该时间按下式计算:

软启动器起动时间怎么计算?

式中:tA为总的启动时间,nN为电机的额定转速,MB(n)为电机转速为n时的加速力矩,JTot为电机和负载的转动惯量(该参数可查电机手册和系统设计手册得到),MB为加速力矩,是电动机力矩MM与负载力矩ML之差。

MB(n)=MM(n)-ML(n)(3)式中:MM(n)为电机转速为n时的电机力矩;ML(n)为电机转速为n时的负载力矩。

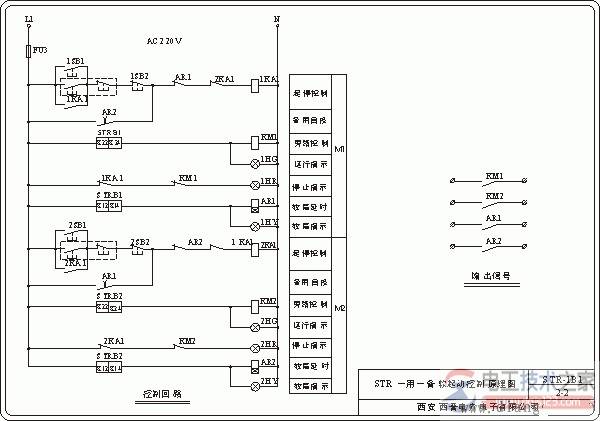

软启动器一拖二电路图

软启动器起动时间怎么计算?

有关软启动器一拖二的电路图,软启动器一拖二的原理图,比较简单,方便大家掌握软启动器一拖二的线路设计与接线方法,一起来了解下。

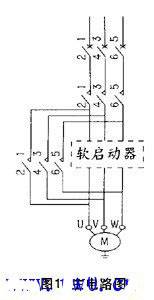

软启动器工作原理与主电路图

软启动器起动时间怎么计算?

分享软启动器工作原理与主电路图,软启动器采用三相反并联晶闸管作为调压器,软启动器的主电路图与原理说明,软启动与软停车的电压曲线。
