电机单相运行时的连接方式,电机电容器的容量选择


有关电机运行的知识,电机单相运行时怎么进行连接,以下是三相异步电机作单相运行的接线图,三相绕组的三角形连接,以及三相绕组的星形连接,并介绍了电容器的容量选择方法,供大家参考。

一、电机单相运行时的连接方式

1、三相绕组的三角形连接

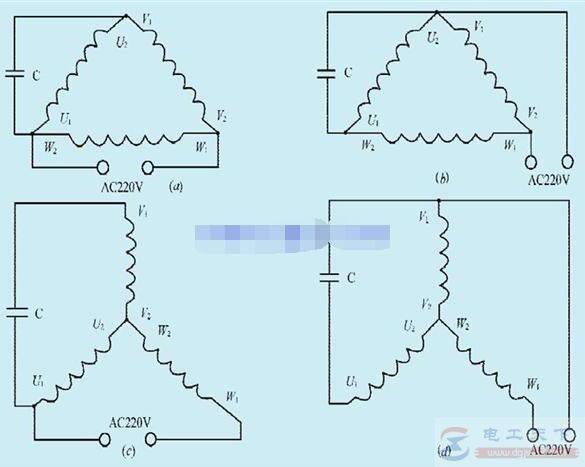

如图 1-6(a)所示,将电容器并接在三相绕组的任意一相两端(图中接在U相两端),然后220V市电加在电容 C的一端和V2与W1的交点处。

如此,电机就能旋转,如需改变电机旋转方向,可以按图 1-6(b)所示连接,将市电从电容器的一端调换到另一端。

电机单相运行时的连接方式,电机电容器的容量选择

2、三相绕组的星形连接

将电容器在任意两个端子上,如图 1-6(c)中接V1、 U1,220V市电加在余下的端子W1和电容C的任一端上。

如此,电机就可以旋转,如需改变电机转向,则将市电的一端从U1转接到V1端,即可如图 1-6(d)所示。

二、电机电容器的容量选择

小型三相异步电机作单相运行时,所选电容容量必须合适,如果太小则旋转无力,启动困难;太大则回路电流过大,就会导致电机过热。

电容容量值可以根据经验公式获得:当星形连接时,所需电容容量 C(uF)=P(W)/17,C的单位是uF,P 的单位是 W;当用作三角形连线时,所选电容容量C(uF)= P(W)/10。
