22KW电机星三角启动选用多大空开和交流接触器?


问题描述:公司有二台22KW电机,均是采用星三角降压启动,用了两台100A的空开和一台200A的断路器,是不是有点大了?

正确答案:

22KW电动机使用丫/△启动器,需要配多大的空开和交流接触器?

22KW电机星三角启动选用多大空开和交流接触器?

空开和三角运转时的交流接触器,始终处于满负荷工作状态,也就是其工作电流在44A左右,但它们的容量应选择工作电流的3倍,即44X3=132A,故就选择150A。

选大一些,可以留有允分的过载空间。但是,热继电器的动作电流应调整在44A左右,以便电机过载时及时切断电源保护电机。

星形启动所用的接触器,应该怎么选择?

电机星形启动时的电流只是三角运转的1/3,约等于15A,注意这是星形启动,它的启动电流为5-7倍,这里取5倍去计算,即为15X5=75A,为了留有过载空间,则为75x2=150A。

可见,空开和主流接触器都应选择为150A最为合适。

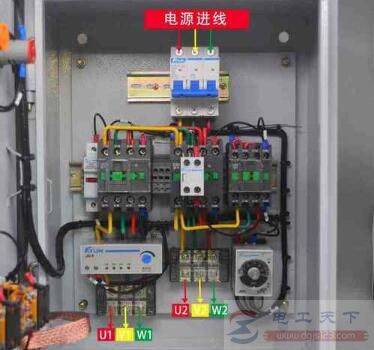

电机星三角启动电路的实物接线图

22KW电机星三角启动选用多大空开和交流接触器?

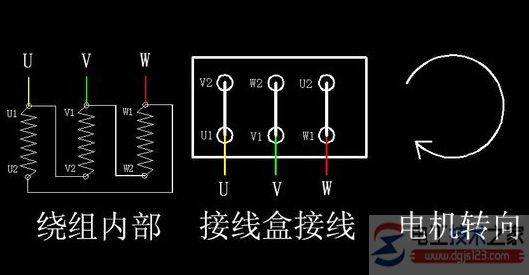

有关电机星三角启动电路的原理,电机星三角启动电路的接线图,避免因接错线而造成星角启动失败的问题,通过具体的实例来分析电机星三角启动电路的正确接线方法。

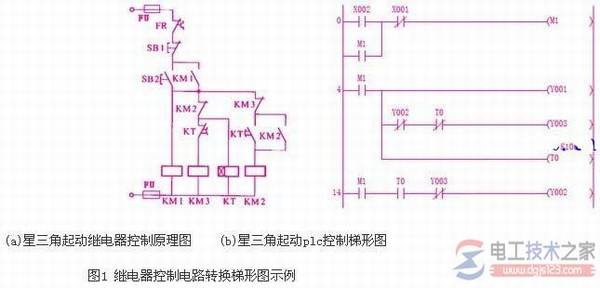

电机星三角如何启动plc控制梯形图?
