三角接线电机头尾已乱,怎么确定头尾?


电机的岀线窗口都是上下两个窗口,老式电机只有一个出线窗口,如果一个窗口出线六根线乱了,确实比较麻烦,需要拆开内部接线才能找岀来。现在的电机都为上下两个窗口,操作起来就容易多了。

三角接线电机头尾已乱怎么办

用万用表剩1K的妪姆档测量上下两根引线,如果通说明两根线是一相,假设它们是A相的一头一尾,用绳子将其扎在一起,依次测出B相头尾,C相头尾。

测出三相头尾后把上口线假设为头,下口线即为尾。

三角接线电机头尾已乱,怎么确定头尾?

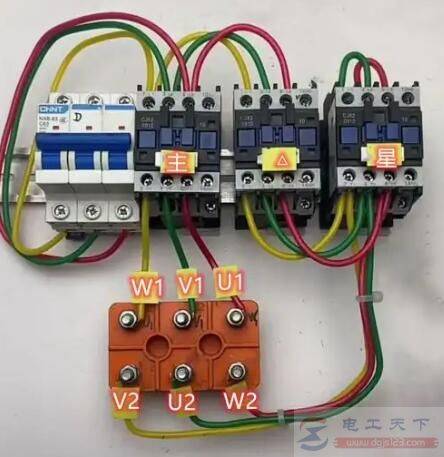

参考图:星三角电机接线

此时,把A相的尾接B相的头,B相的尾接C相的头,C相的尾接A相的头,这种接法就是三角形接法。

先用万用表将三组分出,做好记号,然后把三根线扭一起,另外三根也扭在一起,用万用表毫伏档分别搭在两组两端,转动电电机,查看下万用表有无变化,如变化则把三根线分别对调,直至转动电机万用表无变化为止,测试一下。

这种方法很简单,也不用拆电机,先确定三个绕组,把三个绕组只要不是一个绕组的头分别连在一起,将指针式万用表放在微安档,用表笔分别接两头转动电机,如果指针摆动,说明头尾是错的,把其中一个绕组的线头对调一下,再转动电机,万用表的指针不动,头尾就分出来了。

具体检测方法:

1、先用万用表电阻挡测量,分出三组(暂时不知头尾);

2、把三相命为A B C;

3、用一节电池给A相充电,用指针式万用表直流电压档(低档)找出B C两相,电池接通时指针同方向一致的同名端(即头尾端);

4、然后用电池给B相充电,找出A相与C相(已定)的同名端,即可找出全部的首尾端。
