三线单相电机怎么接线,从电机正反转原理上来看明白


从原理上来学习三线单相电机的接线方法,单相电机要接电容,然后另一根线接在电源的零线上,在实现单相电机正反转时,火线的接法有所不同,下面具体来看下。

三线单相电机的接线方法

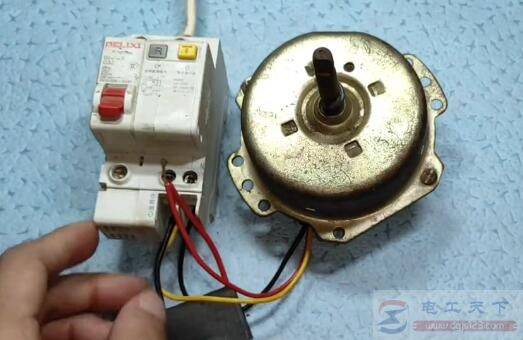

三线单相电机上的三根线,分别要接电容,火线与零线,在接线之前,必须要找出哪二根线是接启动电容的。

如果不能确定的话,可以借助万用表来测量下电阻值,电阻值最大的二根线,就是需要接电容的电线。

三线单相电机怎么接线,从电机正反转原理上来看明白

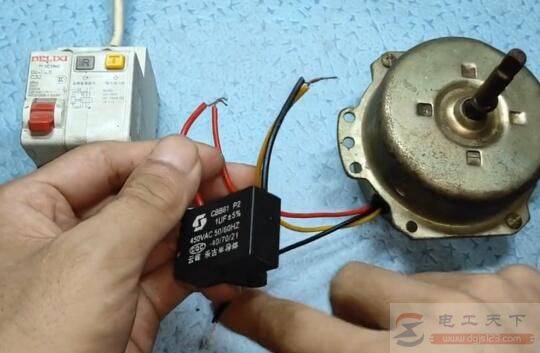

在本例中,红线与黄线为接电容的电线,所以将这二根电线与启动电容接好即可。

三线单相电机怎么接线,从电机正反转原理上来看明白

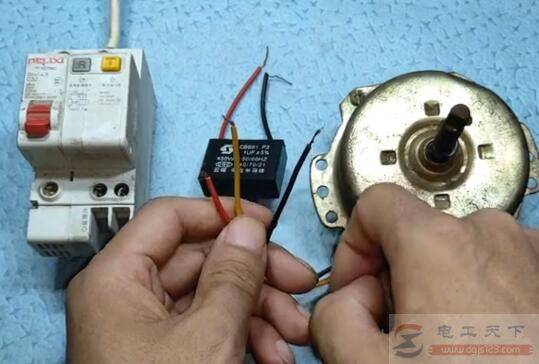

剩下的这一根黑色的电线接零线,零线接好之后,火线接在电容端的其中一根线上。至于接哪一根线,要看电机实现正转还是反转。

三线单相电机怎么接线,从电机正反转原理上来看明白

首先,将火线接在电容端的红色电线上,接好后通电,电机开始正转。然后,关闭电源,将火线接在电容端的另一根线上,也就是黄色线上,通电之后,电机开始反转。

以上就是单相电机正反转的接线原理,单相电机的接线方法比较简单,基本上一学就会,希望对大家有所帮助。
