电动机绝缘等级

在电动机中绝缘等级是指绝缘材料的最高耐热等级,按照绝缘材料的耐热温度,从小到大分为Y级、A级、E级、B级、F级、H级、C级。

各绝缘等级对应的最高耐热温度如下:

电动机的绝缘等级是什么

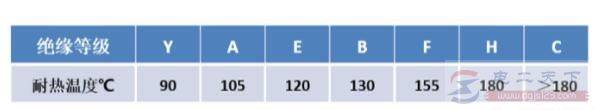

图1:三相电机绝缘等级

在三相电机的铭牌上能看到各种参数,型号、功率、电流、接法等。其中有一个参数就是绝缘等级,如下:

电动机的绝缘等级是什么

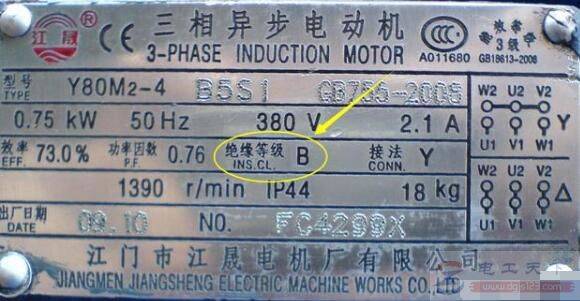

图2:电机铭牌参数

电机绝缘等级是指电机内绝缘材料的最高耐热温度。

三相异步电机内绝缘材料主要有:漆包线的绝缘漆、线圈和定子铁芯之间的绝缘纸、清漆、黄蜡套管等。

电动机的绝缘等级是什么

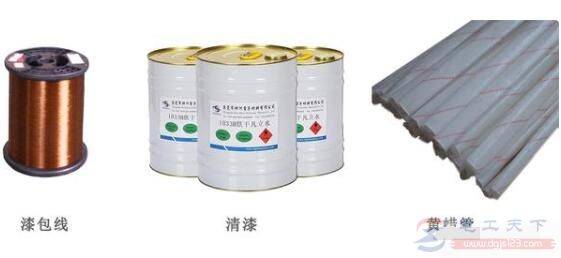

图3:电机绝缘材料

如果该电机的绝缘等级为B,表示该电机内所有的绝缘材料最高能承受的温度为130°C。

如果该电机的绝缘等级为E,表示该电机内所有的绝缘材料最高能承受的温度为120°C。

注意:该温度是指绝缘材料的最高承受温度,而不是电机外表温度。

电机温升是什么,温升指电机与周围环境相比,最高允许的上升温度,我国规定标准环境温度为40°C。

计算出:B级绝缘的电机最高允许的温升为130-40=80°C。

当周围环境温度过高时,设备允许的温升减少,很多设备在高温时需要降低容量使用,比如交流接触器、断路器、熔断器等。
