锂电池的结构组成


有关锂电池的小知识,常用的手机电池就是锂电池,那么锂电池有哪几部分组成,电工天下小编与大家聊一聊锂电池的结构组成,供大家学习。

锂电池的组成部分

1、锂电池的构成

与普通电池相比,锂电池PACK主要由两大块构成:电芯与保护板。

(1)电芯的构成

电芯的构成主要包括:正极材料、负极材料、电解液、隔膜和外壳。

(2)保护板的构成

保护的构成主要包括:保护芯片、MOS管、电阻电容和PCB板。

锂离子电池结构:

锂电池的结构组成

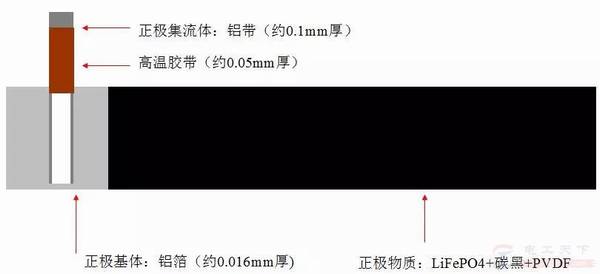

正极:活性物质,导电剂、溶剂、粘合剂、基体。

锂电池的结构组成

电池放电时从外电路获得电子的电极,此时电极发生还原反应。通常是电位高的电极。锂离子电池中的钴酸锂、锰酸锂电极等。

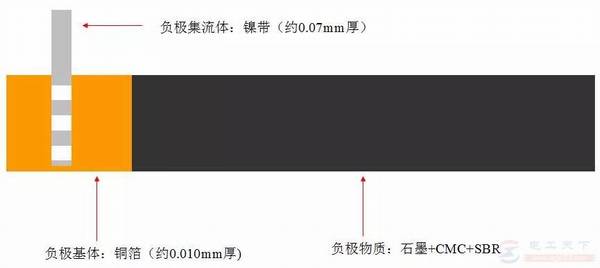

负极:活性物质(石墨、MCMB、CMS),粘合剂、溶剂、基体。

锂电池的结构组成

电池放电时向外电路输送电子的电极,此时电极发生氧化反应。通常是电位低的电极,锂离子电池中石墨电极。

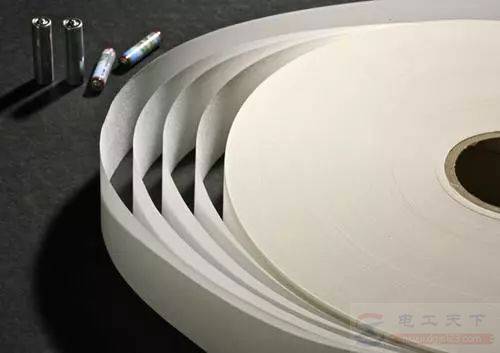

隔膜:隔膜是放置于两极之间,作为隔离电极的装置,藉以避免两极上的活性物质直接接触而造成电池内部的短路。但隔膜仍需能让带电离子通过,以形成通路。

锂电池的结构组成

隔膜要求:

1、离子透过度大

2、机械性强度适当

3、本身为绝缘体

4、不与电解液及电极发生反应

材质:单层PE(聚乙烯)或者三层复合PP(聚丙烯) +PE+PP

厚度:单层一般为0.016~0.020mm,三层一般为0.020~0.025mm

电解液:外壳五金件(钢壳、铝壳、盖板、极耳、绝缘片、绝缘胶带)。
