输电杆塔高低不同的原因,影响输电杆塔选型的因素


有电工朋友咨询:输电杆塔高低不同的原因是什么,输电杆塔为什么长得不一样?

一般电压等级越高,上下导线垂直距离就越大,线路离地越高,相应地,杆塔也就越高。220千伏输电塔高度一般在30~40米左右,500千伏输电塔约有50米高,而1000千伏特高压输电塔则达到90~110米的高度,相当于二三十层的高楼了。

影响杆塔选型的因素

相关阅读:输电杆塔命名规则及铁塔产品型号)

1、输电电压/回路数/导、地线种类和安装方式;2、线路经过地区的自然条件;3、线路的重要性/建筑材料/经济性。

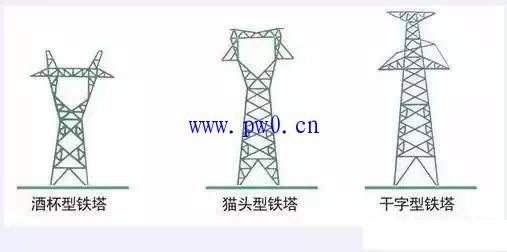

平时看到的输电杆塔或许形状各异:

输电杆塔高低不同的原因,影响输电杆塔选型的因素

常见输电杆塔

1、酒杯型塔

通常用于110千伏及以上电压等级送电线路,特别适用于重冰区或多雷区。

2、猫头型塔

110千伏及以上电压等级送电线路的常用塔型,优点在于能够有效节省线路走廊。

3、干字型铁塔

主要用做耐张塔及转角塔,是220千伏及以上电压等级送电线路的常用塔型。

4、双回路鼓型塔

双回路铁塔常用的塔型,由于中相导线横担稍长于上、下横担,导线呈鼓形布置因而得名。稍长的中横担使所有的导线均能达到适当错开的目的,所以也适用于覆冰较重地区,可避免导线脱冰跳跃时发生碰线闪络事故。
