二三眼插座电源线接线图


有关二三眼插座电源线接线图,二三眼插座电源线的接线方法,单相用电产品,移动式的电源插座,采用三芯插头和相同配套的单相三眼插座,三眼插座会设计专用一种保护接零(地)插孔,三眼插座在接线时要与接地的插孔进行相接。

二三眼插座电源线的接法

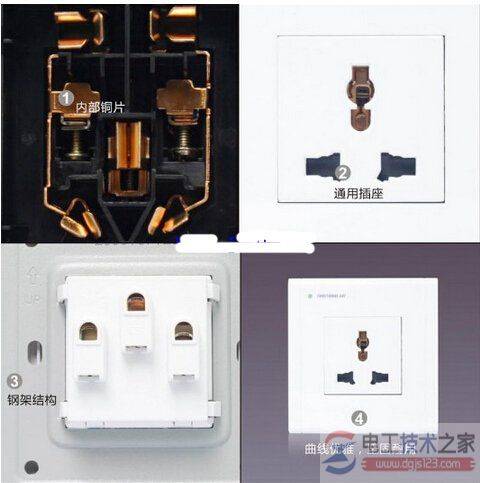

正常环境下的单相用电产品,特别是移动式的电源插座,都要采用这些三芯插头和相同配套的单相三眼插座。

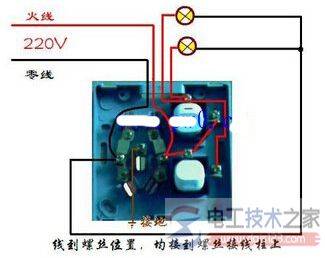

二三眼插座电源线接线图

二三眼插座电源线接线图

三眼插座会设计专用一种保护接零(地)插孔,这些接零保护应用时,会有些初级电工犯一些常识错误,把插座底内的接线柱头和引进插座内的单根零线进行连接,像这样的安排是非常有危险的。

若遇到电源的零线自动断开时,而火线、相线和零线也相对接反了,其插座的外壳与金属部分也将有电源相同的电压,这样很可能出现人在插电时出现触电问题。

接线错误在遇到故障时不能有保作用,相反在极为正常使用下也可能出现触电的事故。

因此,三眼插座在接线时要与接地的插孔进行相接,这样才能安全保护功能,像正常的接零线,会有安全保护,那接零线需从电源端那里引入,而不是依靠引入的插座的零线。
