消火栓系统联动控制的设计方式详解


消火栓系统联动控制的设计方式

在对消火栓系统进行控制操作时,有二种常用的设计方式,一种是联动控制方式,另一种是手动控制方式:

1、联动控制方式

将消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或手动状态影响。

当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联动控制器联动控制消火栓泵的启动。

消火栓系统联动控制的设计方式详解

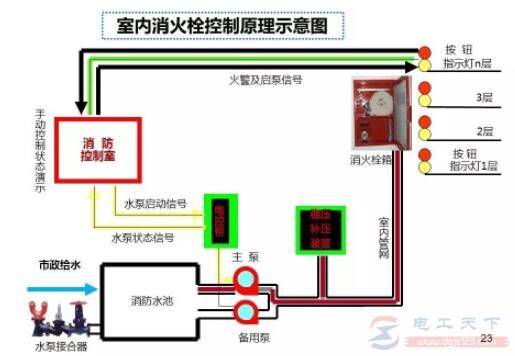

参考图:室内消火栓控制原理示意图

2、手动控制方式

将消火栓泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制消火栓泵的启动、停止。消火栓泵的动作信号应反馈至消防联动控制器。

气体灭火系统、泡沫灭火系统的联动控制设计应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号,作为系统的联动触发信号,探测器的组合宜采用感烟火灾探测器和感温火灾探测器,

3、联动控制信号需要包括如下内容:

1)关闭防护区域的送、排风机及送排风阀门;

2)停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀;

3)联动控制防护区域开口封闭装置的启动,包括关闭防护区域的门、窗;

4)启动气体灭火装置、泡沫灭火装置,气体灭火控制器、泡沫灭火控制器,可设定不大于30s的延迟喷射时间。

4、消火栓系统的联动反馈信号内容如下:

1、气体灭火控制器、泡沫灭火控制器直接连接的火灾探测器的报警信号;

2、选择阀的动作信号;

3、压力开关的动作信号。

在防护区域内设有手动与自动控制转换装置的系统,该状态信号应反馈至消防联动控制器,防护区现场一般为手动状态。
