如何香烟盒制作屏蔽罩?


有关用香烟盒制作屏蔽罩的方法,硬盒香烟有一层锡箔纸,表面不易氧化,而且具有非常好的导电性能,完全可以制作屏蔽罩,香烟盒制作屏蔽罩的具体方法与操作步骤。

香烟盒制作屏蔽罩的方法

高级的硬盒香烟,有一层锡箔纸(亦叫铝箔纸),它不仅表面不易氧化,而且具有非常好的导电性能。

其一面是锡箔纸,内面是纸,便于用胶水粘贴。但由于锡箔纸质地轻薄,不宜直接用作屏蔽。但可将锡箔纸贴附于其他材料上加固使用。

制作屏蔽罩,可先用硬卡纸或胶合板,像糊纸盒那样,按所需尺寸做出基框,然后用502胶水将锡箔纸的纸面粘贴在基框表面就行了。若是作屏蔽板,只要将锡箔粘在平面硬卡纸上即妥。

这样屏蔽罩、屏蔽板,要起到屏蔽作用,关键还在于接地要良好。

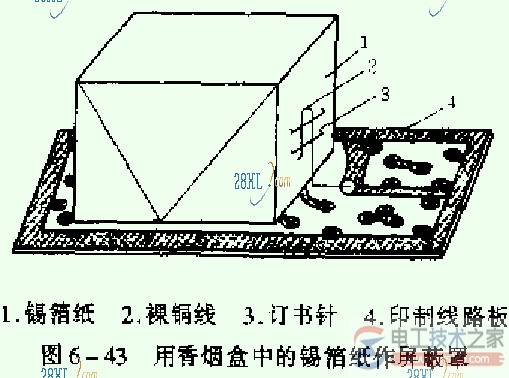

由于香烟盒中的锡箔纸是难以用锡焊焊接的,因而要采用导线进行紧接触连接如图所示,对于屏蔽罩可用粗一些的裸铜线(如0.2mm的漆包线,将其表面的漆皮刮净上锡),然后弯成类似曲别针形状,再用订书钉将其牢牢钉在屏蔽侧面,裸铜线的另一端就可焊接在印制线路板的“地”线上。对于屏蔽板,也可通过螺钉、螺母,将焊片、屏蔽板、垫片紧固在印制线路板的

“地”线上:

安装完毕,需用万用表检查一下屏蔽罩或屏蔽板上的锡箔对地是否接通(一般电阻小于1欧),如实测接通了,即可认为屏蔽正常。
