变压器线圈匝数与电流有什么关系


在变压器中线圈匝数决定着电流的大小,线圈中通入的是直流电,或者线圈中通入的是交流电,其电流大小变化是不一样的,线圈对交流电有电抗,线圈的直流电阻就越大,电流就越小。

一、线圈匝数与电流的关系

1,线圈中通入的是直流电

根据欧姆定律U=IR 可知 I=U/R 则线圈圈数越多,线圈的直流电阻就越大,电流就越小。

2,线圈中通入的是交流电

线圈对交流电有电抗,其作用跟电阻相似,在不考虑直流电阻的情况下,假设频率一定,线圈匝数增加,线圈电感量必然增大,对交流电的感抗也会随之变大,感抗对交流电流的阻碍作用也越大,电流必然下降。

线圈匝数与变压比有关,为什么叫变压器,它的主要功用就是电压转换由高压变成低压或者由低压变成高压,电压转换的比值等于相应的线圈匝数的比值;电流与导线截面有关,有一个参数叫做电流密度,就是说一定的某种材质的导线截面通过的电流能力就是电流密度,比如铜导线每个平方毫米能够通过4安培电流;

变压器匝数与电流的关系:

变压器的输入与输出电压和匝数成正比。

总电流同样成正比,但若接用电器的话就不一定了,它的通式为n1i1=n2i2+n3i3。

二、变压器电压、电流与匝数的关系

1、电压与匝数的关系

原、副线圈两端的电压之比等于两个线圈的匝数之比。电流通过变压器线圈是会发热,铁芯在交变磁场的作用下也会发热。所以,变压器工作时存在能量损失。没有能量损失的变压器叫做理想变压器。

变压器线圈匝数与电流有什么关系

,只适用于理想变压器。实际上变压器的工作效率都很高,在一般的计算中,可以把实际变压器视为理想变压器。

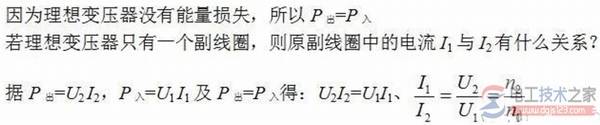

2、电流与匝数的关系

变压器线圈匝数与电流有什么关系

上式是理想变压器只有一个副线圈时,原副线圈中的电流比公式。

猜你喜欢:

  • 变压器线圈匝数与电流有什么关系

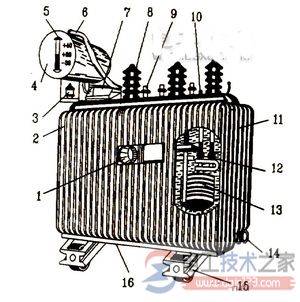

    电力变压器的结构组成

    有关电力变压器的结构组成,三相电力变压器的主要部件组成:铁芯、线圈、外壳与绝缘套管等,变压器的铁芯和线圈是变压器的主要部分,称为变压器的器身。....

  • 变压器线圈匝数与电流有什么关系

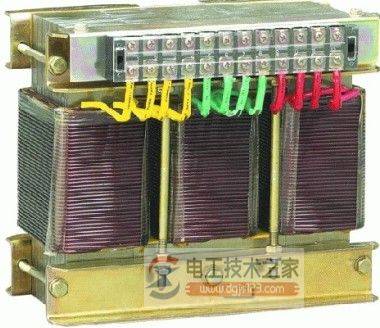

    变压器线圈的结构
