常见绝缘导线类型说明


有关绝缘导线的相关知识,在不同的场合环境中,所选用的绝缘导线的种类不同,必须先了解好导线的类型,然后才能去采购,一起来了解下。

绝缘导线的类型

通常将绝缘电线分为橡皮绝缘导线、聚氯乙烯绝缘导线以及橡皮电缆,这是最常规的分类方式,如果从绝缘导线的详细结构和用途上来分,通常会分为固定敷设电线、绝缘软电线、户外用聚氯乙烯绝缘电线、铜芯聚氯乙烯绝缘安装电线、农用直埋铝芯塑料绝缘塑料护套电线。

不仅要了解绝缘类电线的种类,还需要对每种类型的电线所适用的交流电压、工作温度等有深入了解,比如橡皮绝缘电线工作电压是500V,长期允许的工作温度是65℃以下,聚氯乙烯绝缘电线的正常工作电压是450/750V及以下,工作温度不能超过105℃。

常见绝缘导线类型说明

一般常用绝缘导线的种类:

1、橡皮绝缘导线型号:BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。

2、聚氯乙烯绝缘导线(塑料线)型号:BLV—铝芯塑料线、BV—铜芯塑料线。

3、橡皮电缆型号:YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。

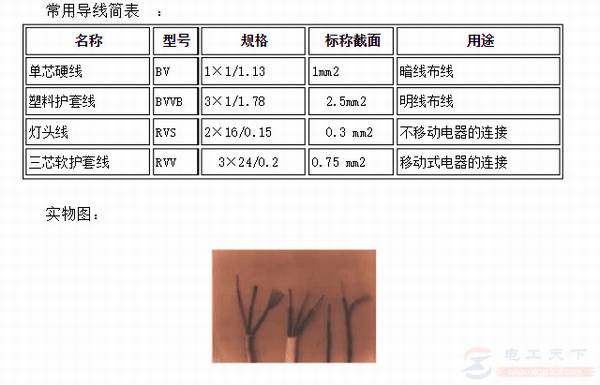

橡皮绝缘导线有铜芯、铝芯,有单芯、双芯及多芯。用于屋内布线,工作电压一般不超过5OO伏,其常用型号和主要用途见表。

常见绝缘导线类型说明

常见绝缘导线类型说明

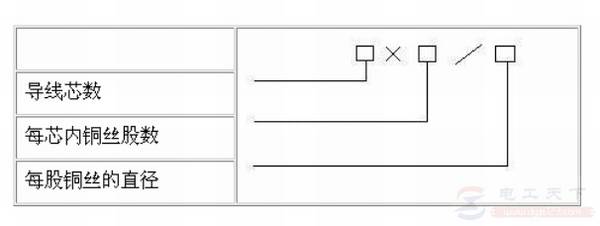

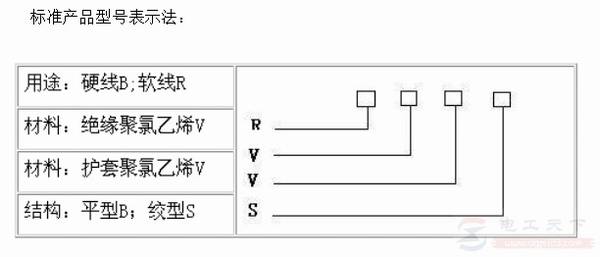

标准产品规格表示法:

常见绝缘导线类型说明
