接地线是什么,接地线的规格有什么要求


有关接地线的小知识,什么是接地线,接地线是用来做什么的,在电力行业的标准要求中,接地线的规格是怎么样的,一起来看下。

什么是接地线

接地线就是与大地相接的线路,可以称作安全回路线,当出现紧急危险时,将存在的高压直接转换给大地,接地线是一根安全线。

家用电器设备由于绝缘性能不好或使用环境潮湿,会导致其外壳带有一定静电,严重时会发生触电事故。

为避免出现的事故,在电器的金属外壳上面连接一根电线,将电线的另一端接入大地,一旦电器发生漏电时,接地线会把静电带入到大地释放掉。

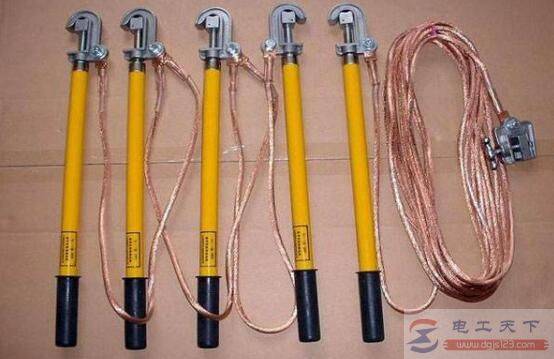

接地线是什么,接地线的规格有什么要求

接地线的规格

国家电力行业对接地线的规格有严格要求,为避免在停电的机器设备及线路上出现意外的高压危险,统一规定接地线规格应在25mm2以上,使用裸铜的软线制成的产品。

接地线的技术参数

主要包括绝缘杆部分长度,标称截面,总根数,计算截面,以及金属接头部分长度等技术参数。

1、10KV高压接地线

绝缘杆部分长度:700 mm 握手部分长度:300 mm 金属接头部分长度:50 mm 节数:1 杆径:30mm 总长(不包括线夹):1050 mm。

2、35KV接地线

标称截面:25mm2 总根数:810 平均直径(mm):0.2mm 计算截面:(mm2):25.43 金属接头部分长度:50 mm 节数:1 杆径:30mm。

3、110KV高压接地线

标称截面:35mm2 总根数:1136 平均直径(mm):0.2mm 计算截面:(mm2):35.67 绝缘杆部分长度:1360 mm 握手部分长度:700 mm 金属接头部分长度:140 mm 节数:2 杆径:30mm 总长(不包括线夹):2200 mm。

以上就是接地线的知识,以及接地线的规格要求,希望对大家有所帮助。
