非屏蔽电缆与电磁干扰的关系


有关非屏蔽电缆与电磁干扰的关系,数据电缆与局域网供电电缆之间平行距离为30cm,数据电缆与其他系统的供电电缆之间平行距离至少有30cm,非屏蔽电缆的周围环境能限制静电放电等。

非屏蔽电缆与电磁干扰的关系

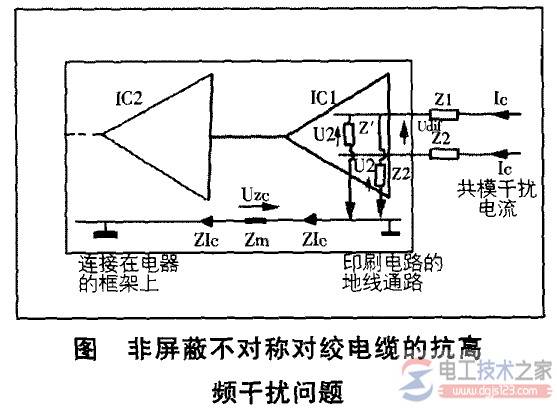

对于非屏蔽电缆,有UTP(非屏蔽对绞电缆)敷设在斜槽型塑料绝缘支架上,如果UTP电缆有正确连接的话,应使用金属线槽,使电缆的路径形成一个有效的屏蔽层,在这种情况下,不能把它看成是否屏蔽电缆了。

如果所有下列条件同时遵守,使用非屏蔽电缆就不用担心电磁干扰带来的偶然性机能障碍:

1、数据电缆与局域网供电电缆之间平行距离为30cm(为了限制环路面积,不大于30cm;为了限制电容耦合,不小于30cm);

2、数据电缆与其他系统的供电电缆之间平行距离至少有30cm,以限制电容耦合;

3、采用TGBT的供电有利于局域网可避免电网的共模阻抗;

4、非屏蔽电缆的周围环境能限制静电放电(设不能抗静电的割绒地毯);

5、局域网的任何站不要连接到从建筑物引出的弱电流电缆(特别是电话线)上,因为即使用安装正确的避雷器,也不能避免在非屏蔽因特网上的通信卡遭受损坏。

注意,同时遵守所有上述条件,不太容易实现。

非屏蔽电缆与电磁干扰的关系

操作方法:将非屏蔽电缆敷设在有很好连接的金属线槽内使电缆的路径形成有效的屏蔽,可能容许提供最佳抗高频干扰的措施,又能避免通信卡的损坏。
