导线与插座的连接方法

1、三孔插座接法国际规定

1)国际规定接法:左零右火中间地。

2)为什么这么规定

用电,首要考虑安全。随着人们用电安全意识的不断提高,家用电器的电源线也越来越多的出现三线插头(三插)的取电方式,如近代生产的电饭煲、电压力锅、电脑等都是三插头取电。

标准三插头取电规则:左零右火中间地。国际电工委规定,家用电器生产商所生产的用电器的三插头电源线,右边的那一根线必须串接用电器的电源开关。

因此,要求这根线在取电的时候必须取火线,也因此要求,三插座右边的孔必须是火线。

如此规定的目的,当用户将用电器的开关关闭的时候,用电器就“无电”了。

假如用电器电源开关断开的不是火线而是零线,那么家用电器的开关即使处在关闭状态,用电器仍然是带电的(即火线直接进入家用电器),只是零线断开了而无法工作而已。

如此规定,也是因为家用电器生产商设计家用电器电源开关时只断开一根线,而不是两根线,假如家用电器的电源开关是同时断开两根线,那么“左零右火中间地”的规定就没有意义了。

2、电工作业常用工具、材料

如下图:

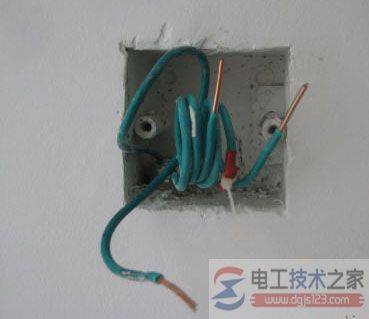

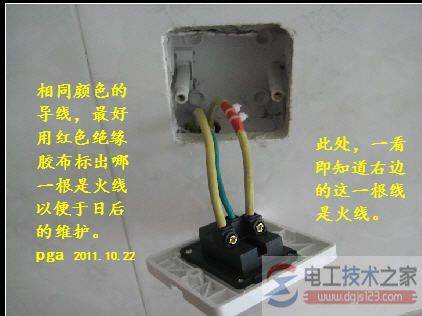

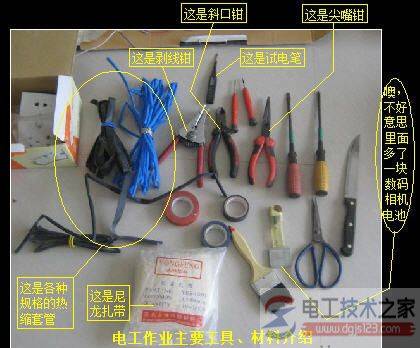

【图】导线与插座的多种连接方法

工具材料说明:

热缩套管常用到的规格:直径(?):4、6、8、10。

大多数人不会使用到热缩套管,那么用绝缘胶布就行了,只是我们的要求较高。

3、导线与插座的连接方法(图解)

1)单根软导线接入插座接线端子的方法

【图】导线与插座的多种连接方法

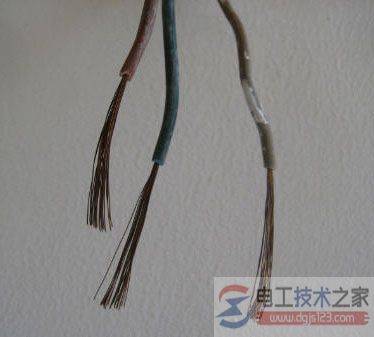

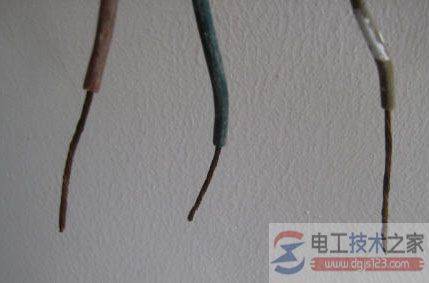

第1步 剥线(使用剥线钳或水果刀之类的刀具)

【图】导线与插座的多种连接方法

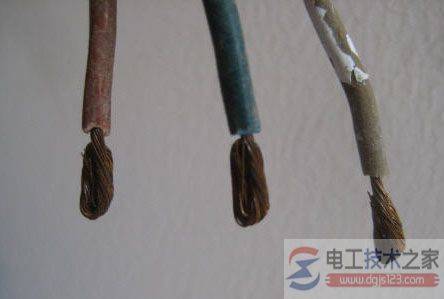

第2步 绞线(绞实)

【图】导线与插座的多种连接方法

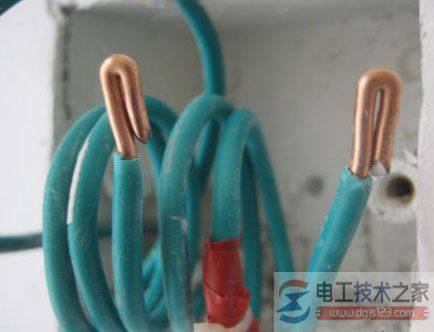

第3步 打折(线头打折)

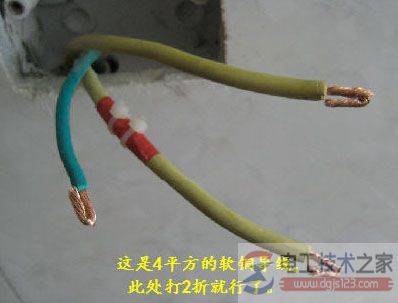

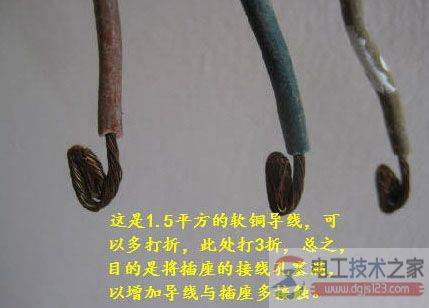

【图】导线与插座的多种连接方法

【图】导线与插座的多种连接方法

第4步 将打折的线头压实

【图】导线与插座的多种连接方法

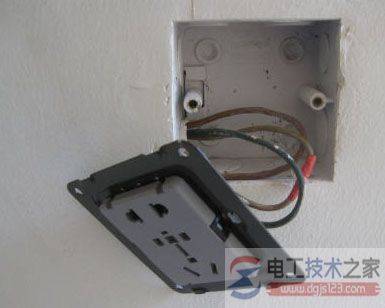

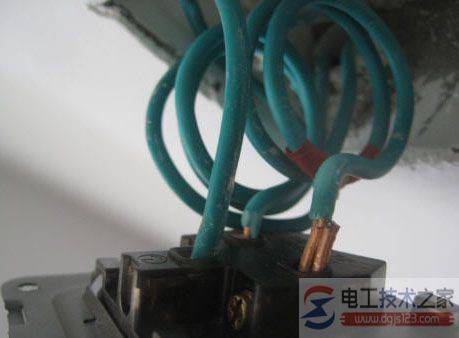

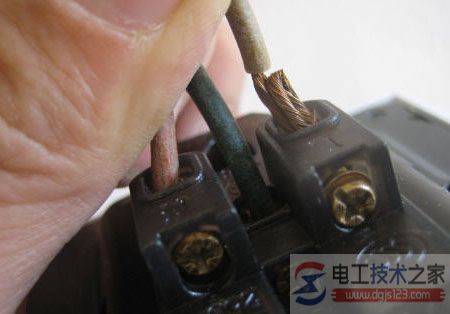

第5步 接入插座,拧紧固定螺丝

【图】导线与插座的多种连接方法

第6步 完毕

【图】导线与插座的多种连接方法

【图】导线与插座的多种连接方法

(2)单根硬线接入插座接线端子的方法

步骤同上

剥线

【图】导线与插座的多种连接方法

做头

【图】导线与插座的多种连接方法

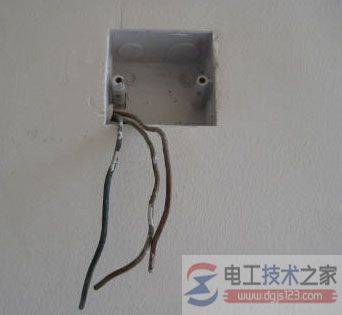

接入插座

【图】导线与插座的多种连接方法

【图】导线与插座的多种连接方法
