单股铜导线的分支连接:T字分支与十字分支


有关单股铜导线的分支连接方法,对单股铜导线进行连接操作时,如何进行分支连接,这里总结了二种连接方法,一是T字分支连接,二是十字分支连接,供大家学习。

单股铜导线的分支连接法

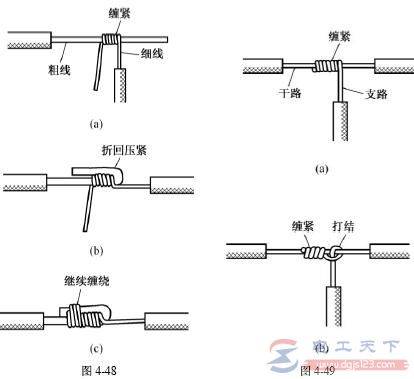

1、单股铜导线的T字分支连接

如下图:

单股铜导线的分支连接:T字分支与十字分支

连接方法:

将支路芯线的线头紧密缠绕在干路芯线上,绕5~8圈后剪去多余线头。

对于较小截面的芯线,先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5~8圈后剪去多余线头。

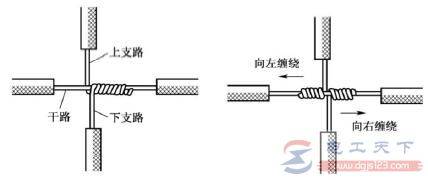

2、单股铜导线的十字分支连接

如下图:

单股铜导线的分支连接:T字分支与十字分支

连接方法:将上下支路芯线的线头紧密缠绕在干路芯线上,缠绕5~8圈后剪去多余线头。

将上下支路芯线的线头向一个方向缠绕,如上图(a),或向左右两个方向缠绕,如上图(b)。

以上就是单股铜导线的分支连接方法,希望对大家有所帮助。
