电磁阀多种结构形式的原理图解


本文介绍了电磁阀的多种结构形式,以及这些不同结构形式的工作原理,包括二位三通电磁阀结构、二位五通电磁阀结构看,单电控与直动式电磁阀的结构原理图。

电磁阀多种结构的原理图

1、2/3二位三通电磁阀结构(单电控、直动式)

电磁阀阀芯有2个位置,有三个气路接口,如图1,P口为气源接口,A为通往气动执行器接口,R为排气口。

电磁阀多种结构形式的原理图解

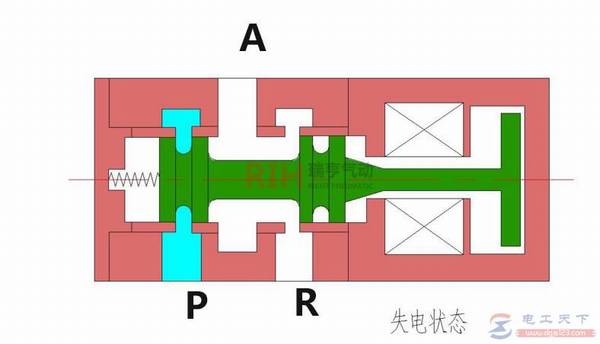

2、2/3二位三通电磁阀结构(单电控、直动式)

初始状态(失电):此时电磁阀失电,阀芯在右侧,A口与R口相同,气缸是排气状态,P口是封闭的。

电磁阀多种结构形式的原理图解

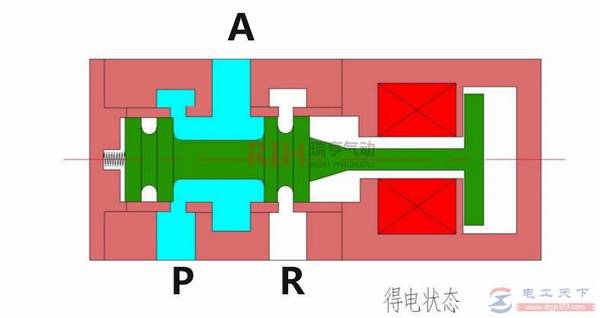

3、2/3二位三通电磁阀结构(单电控、直动式)

工作状态(得电):此时电磁阀得电,阀芯被电磁力吸到左侧,P口与A口相通,气源由A口通往气缸,R口是封闭的;如果失电,阀芯在弹簧的作用下回到图2的初始状态。

电磁阀多种结构形式的原理图解

4、2/5二位五通电磁阀结构(单电控、直动式)

电磁阀阀芯有2个位置,有五个气路接口,P口为气源接口,A、B为通往气动执行器接口,R、S为排气口。

电磁阀多种结构形式的原理图解

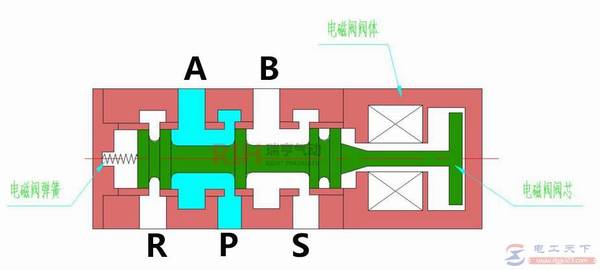

5、2/5二位五通电磁阀结构(单电控、直动式)

初始状态(失电):此时电磁阀失电,阀芯在右侧,P口与A口相通,气源通过A口进入气缸一侧气室,B口与S口相通,与B口连的气缸另一侧是排气状态,R口是封闭的。

电磁阀多种结构形式的原理图解

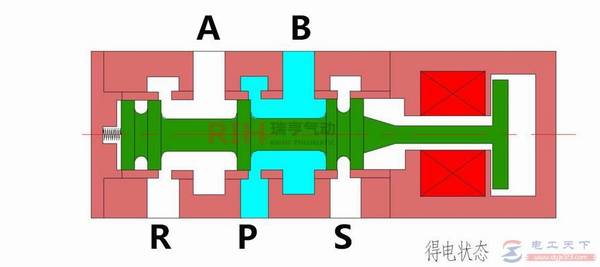

6、2/5二位五通电磁阀结构(单电控、直动式)

工作状态(得电):此时电磁阀得电,阀芯在电磁力的作用下呗吸到左侧,P口与B口相通,气源通过B口进入气缸另一侧气室,A口与R口相通,与A口相通的气缸一侧是排气状态,S口是封闭的。

如果失电,阀芯在弹簧力的作用下再次回到图5的初始状态。

电磁阀多种结构形式的原理图解

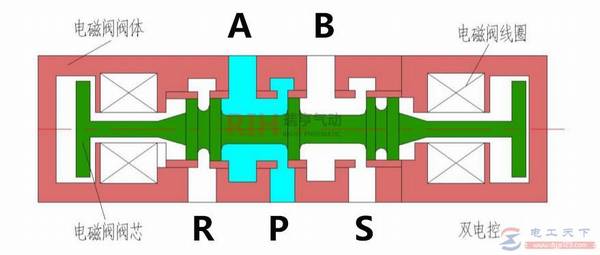

7、2/5二位五通电磁阀结构(双电控、直动式)

初始状态:此时电磁阀没有电,阀芯在左右任意一侧(此图示在右侧),P口与A口相通,气源通过A口进入气缸一侧气室,B口与S口相通,与B口相通的气缸一侧是排气状态,R口是封闭的。

电磁阀多种结构形式的原理图解

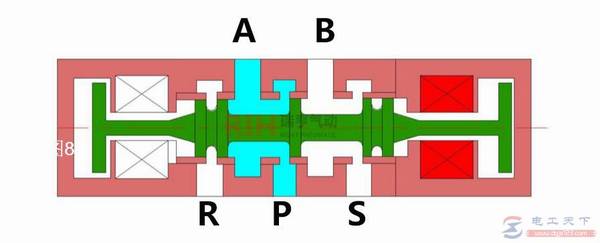

8、2/5二位五通电磁阀结构(双电控、直动式)

右侧得电状态此时电磁阀右侧线圈得电,阀芯吸在右侧,P口与A口相通,气源通过A口进入气缸一侧气室,B口与S口相通,与B口相通的气缸一侧是排气状态,R口是封闭的。

双电控电磁阀具有记忆功能,即此时右侧线圈失电,左侧线圈也不得电的情况下电磁阀阀芯始终保持在右侧不动。

电磁阀多种结构形式的原理图解

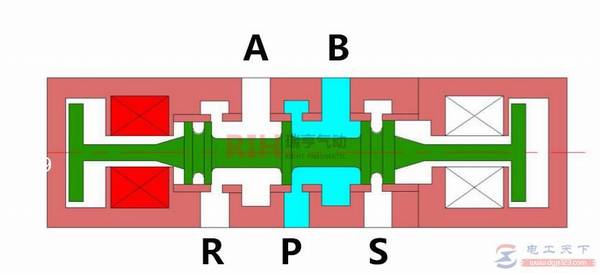

9、2/5二位五通电磁阀结构(双电控、直动式)

左侧得电状态:此时电磁阀左侧线圈得电,阀芯吸在左侧,P口与B口相通,气源通过B口进入气缸另一侧气室,A口与R口相通,与A口相通的气缸一侧是排气状态,S口是封闭的。

双电控电磁阀具有记忆功能。即此时左侧线圈失电,右侧线圈也不得电的情况下电磁阀阀芯始终保持在左侧不动。

电磁阀多种结构形式的原理图解

以上就是电磁阀多种结构形式的原理图的全部内容,包括单电控、双电控、直动式多种类型的电磁阀的工作原理图,希望对大家有所帮助。
