等电位连接线要求,等电位连接导通性的测试要求


有关等电位连接的知识,在对等电位接线时有哪些具体要求,比如各导体间的连接采用25mm×4mm的镀锌扁钢焊接,采用管箍压接时应把接触面刮干净,另外等电位连接导通性的测试要求有哪些,下面来看下。

一、等电位连接线

等电位连接时,各导体间的连接可以采用25mm×4mm的镀锌扁钢焊接,焊接处不应有夹渣、咬边、气孔及来焊透等情况。

或者采用管箍压接,压接时应把接触面刮干净,有足够的接触压力和接触面积。安装完毕后,需要刷防护漆。

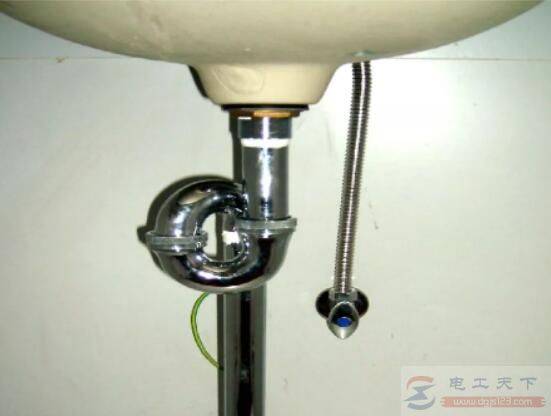

等电位连接线要求,等电位连接导通性的测试要求

等电位连接端子板采用螺栓连接,以便拆卸进行定期检测。等电位接地干线可选用铜带、扁钢、圆钢等,支线可选用有黄绿相间绝缘层的铜芯导线。

等电位连接线应有黄绿相间的色标,在等电位连接端子板上应刷黄色底漆并标以黑色记号。其符号为“↓”。

对于暗敷的等电位连接线及其连接处,电气施工人员应做隐检记录及检测报告,对于隐藏部分的等电位连接线及其连接处应在竣工图上注明其实际走向和部位。

二、等电位连接导通性的测试要求

等电位连接安装完成后,需要进行导通性测试,对等电位连接用的管夹、端子板、连接线、有关接头、截面和整个路径上的色标等进行检验,通过测定来验证等电位连接的有效性。

等电位连接线要求,等电位连接导通性的测试要求

测试用电源可采用空载电压为4~24V的直流或交流电源,测试电流不能小于0.2A,当测得等电位连接端子板与等电位连接范围内的金属管道等金属体末端之间的电阻不超过3欧时,即可认为等电位连接是有效的。如果发现导通不良的管道连接处,应作跨接线,在投入使用后应定期作导通性测试。
