防雷常用数据快速记忆法详解


有关防雷接地的小知识,如何快速记忆防雷常用数据,主要包括建筑物防雷类别对应的滚球半径、接闪网规格、专设引下线间距以及防雷级别等数据,怎么才能快速记住这些数据,下面来了解下。

防雷数据快速记忆法

一、建筑物防雷类别对应的滚球半径

设防雷等级为n,快速记忆:(n+1)*15,关键数字15。一类防雷:(1+1)*15=30m;二类防雷:(2+1)*15=45m;三类防雷:(3+1)*15=60m。防侧击雷高度,民标GB51348按照滚球半径进行要求。

二、接闪网规格

设W为网格尺寸。

快速记忆:

(1)方形、长方形接闪网的长+宽相等。例如5+5=6+4,10+10=12+8,20+20=24+16;(2)记住一类接闪网数据(一手遮天,5根手指对应网格5x5),二类是一类2倍,三类是二类的两倍,Wn+1=2*Wn。

一类防雷:5x5m或6x4m;二类防雷:10x10m或12x8m(是一类2倍);三类防雷:20x20m或24x16m(是二类2倍);

三、专设引下线间距

快速记忆:n*7+4,一类防雷:每根接闪杆/接闪网支柱;二类防雷:2*7+4=18m;三类防雷:3*7+4=25m。

防雷常用数据快速记忆法详解

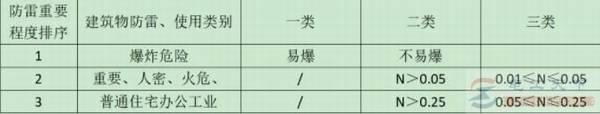

四、防雷类别

快速记忆:数据分界是5倍关系——0.01,0.05,0.25。

(1)建筑类别爆炸、重要、普通;(2)0.01“重要”0.05,重要建筑数据区间;(3)0.05“普通”0.25,普通建筑数据区间;(4)五倍递增年雷击次数分界线。
