注水式电热水器的电路说明

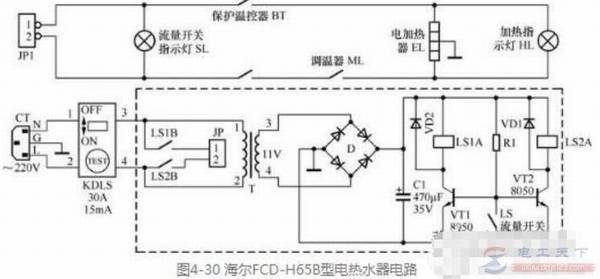

以海尔FCD-H65B型电热水器为例，介绍注水式电热水器电路的识图方法。该电路由的核心元器件是加热器、温控器、流量开关，如图：
1、电源电路
220V市电电压经30A/15mA漏电保护器KDLS输入后，分两路输出：一路通过继电器的触点为加热器供电;另一路经变压器T降压，产生11V（与市电高低成正比）左右的交流电压，再通过整流堆D桥式整流，C1滤波产生12V直流电压。该电压为继电器LS1A、LS2A的线圈及其控制电路供电。
2、注水供电控制电路
该机的注水供电控制电路核心元件是流量开关（干簧管）LS和继电器LS1A、LS2A。
在通电的情况下，若打开该电热水器的喷头放水，必然会导致进水管为电热水器注水，这样水流动产生的水压使流量开关LS的触点闭合，VT1、VT2因b极无电压输入而截止，继电器LS1A、LS2A的线圈无导通电流，所以它们的触点LS1B和LS2B不能闭合，也就不能为加热电路供电，实现喷水防漏电保护。反之，若喷头不喷水，并且进水管也不注水，LS的触点断开，VT1和VT2导通，使LS1A和LS2A的线圈有导通电流，触点LS1B和LS2B闭合，为加热电路供电，同时点亮指示灯SL，表明该热水器有市电输入，并且没有注水。
3、加热电路
加热电路由调温器（温度可调型温控器）ML、加热器EL、指示灯电路构成。
旋转ML选择需要的加热温度后，它的触点闭合，市电电压通过ML和保护温控器BT输入后，不仅为电加热器EL供电，使它发热开始对桶内的水进行加热，而且使加热指示灯HL发光，表明热水器工作在加热状态。
储水罐内的水温随着加热管的不断加热而逐渐升高，当水温达到调温器ML设置的温度后，ML的触点断开，不仅使EL失去供电而停止加热，而且使加热指示灯HL熄灭，表明加热结束。
随着保温时间的延长，水的温度逐渐下降，当温度低于设置值10℃后，ML的触点再次闭合，EL再次进入加热状态。重复以上过程，电热水器就可以为用户提供一定温度的热水。
调节调温器ML可改变电加热器EL的加热时间，也就可以实现水温的调节。
4、过热保护电路
过热保护电路由保护温控器BT构成，当调温温ML的触点粘连导致电加热器EL长时间加热或桶内无水使EL干烧，导致EL加热的温度达到ML的设置值后，BT内的触点断开，切断EL的供电回路，以免EL等器件过热损坏，实现防干烧和过热保护。
