什么是三相四线电表,什么是三相三线电表


有关电表的小知识,介绍了什么是三相四线电表,什么是三相三线电表,三相电表是怎么分类的,有需要的朋友参考下。

三相四线电表与三相三线电表

根据被测电能的性质,三相电表分为有功电表和无功电表,而根据三相电路的接线形式的不同,又分为三相三线制和三相四线制二种。

如下图:

什么是三相四线电表,什么是三相三线电表

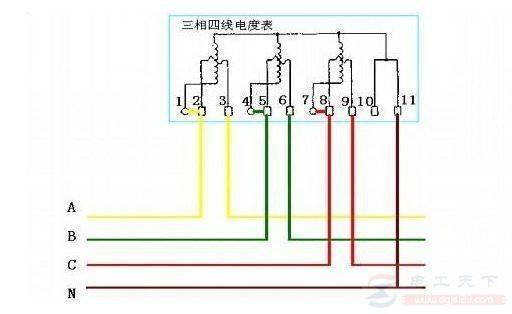

图1:三相电表接线方式

二者的区别:

1、内部接线不同

三相三线制只用三根相线,三相四线制是三根相线加一根零线。

三相四线比三相三线多了一根电源中性线,三相三线只提供380伏电压的电源,三相四线可以提供380伏电压与220伏电压的电源。

2、适用性不同

三相三线电子式电能表,只适用于三相对称负荷(如三相电力变压器,三相电机等),若三相负荷不对称,中性点就会出现电压。

三相四线电子式电能表,可以获得线电压和相电压,对于使用者比较方便。

在三相负荷不对称时,因中性线阻抗很小,也可以消除中性点的电压位移。

三相电表的选择技巧

在实际的用电过程中,在三相三线制与三相四线制的电表中,应该怎么来选择,主要由用户的进线和用电性质来决定。

1、纯三相制电器的用户,比如三相变压器,三相电动机等,可以使用三相三线制的表,三相三线制只能提供380V供电,只有三根线,没有零线,负载不平衡时无法通过零相回馈电流,易烧毁用电器。

2、同时有单相负荷与三相负荷的用户,既有220v,又有380v时,就需要使用三相四线制的电表了。

以上就是三相四线电表及三相三线电表的相关知识,希望对大家有所帮助。
