有关单相与三相电能表的接线图，单相电能表的正确接线方法，三相三线有功电能表的正确接线图，三相四线有功电能表正确接线图和注意事项。
单相与三相电能表的接线图

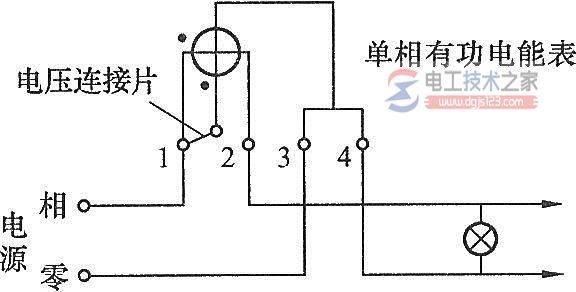

1、单相电能表的正确接线，如图7-1。
单相电能表接线应注意事项：
1)用验电笔确认相线和零线；
2)相线接单相电能表第一个接线孔，如图7—1；
3)零线接单相电能表第三个接线孔，如图7—1；
4)负荷线接第二和第四个出线孔，如图7—1。
2、三相三线有功电能表的正确接线图

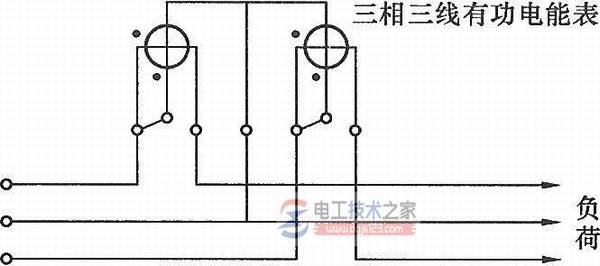

如图7—2：
T接零线上
3、三相四线有功电能表正确接线图和注意事项。

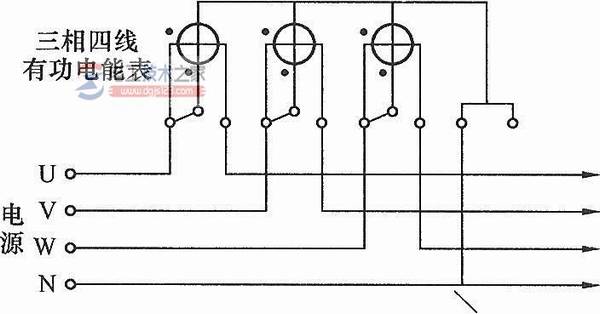

三相四线有功电能表的接线图，如图7—3。
图7—3
三相四线有功电能表接线应注意事项：
（1）三相四线有功电能表的零线T接到电源的零线上；
（2）电源的零线不能剪断直接接入用户的负荷开关，以防止断零线和烧坏用户的设备；
（3）注意电压的连接片要上紧以防止松脱，造成断压故障。
