电机怎么区分级数,识别电机级数就看三点

电机的级数怎么判断,如何区分电机级数,是根据绕线来判断,还是根据电机的转速来判断,在用万用表测量时,观察万用表的指针如何区分电机的级数,一起来了解下。

一、电机怎么区分级数

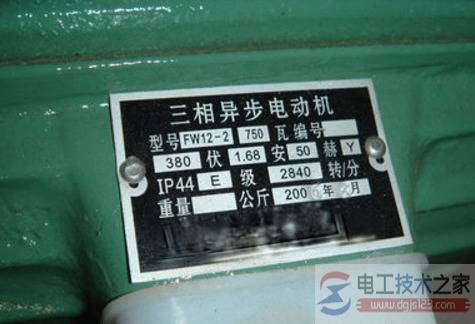

电机怎么区分级数,识别电机级数就看三点(图文)

什么是电机级数?

三相异步电动机转速是分级的,是由电机的“极数”决定的。

三相异步电动机“极数”是指定子磁场磁极的个数。定子绕组的连接方式不同,可形成定子磁场的不同极数。

选择电动机的极数是由负荷需要的转速来确定的,电动机的极数直接影响电动机的转速,电动机转速=60x电动机频率/电动机极对数。电动机的电流只跟电动机的电压、功率有关系。

电机级数的识别方法

识别方法:

1、看转速比如1430r/min实际同步转速就是1500转,由转速公式:转速=时间(60秒)×频率(50HZ)除以磁极对数 一个磁极对为2个极,由此就可以算出 3000÷1500=2个磁极对 也就是4极电动机。

2、看型号就更直接了:例如 电动机型号是Y 132 M- 4 Y →三相异步电动机,其中三相异步电动机的产品名称代号还有:YR为绕线式异步电动机;YB为防爆型异步电动机;YQ为高起动转距异步电动机。 132→机座中心高(mm) M →机座长度代号 4 →磁极数。

3、异步电机是以YB开头,鼠笼型为YR,增安型为YA,然后是中心高和极数,例如YR400-4 560 6KV,是异步鼠笼型电机中心高为400mm,极数为4极,额定功率560KW,额定电压6KV。

根据电机的转速判断:交流电机按品种分有同步电机、异步电机两大类.同步电机转子的转速ns与旋转磁场的转速相同,称为同步转速.ns与所接交流电的频率 (f)、电机的磁极对数(P)之间有严格的关系

ns=f/P在中国,电源频率为50赫,所以二极电机的同步转速为(理论转速3000转/分,实际转速2800转/分)四极电机的同步转速为1500转/分,余类推.

电机的级数区分:通过观察万用表的指针进行区分。

如果电动机轴每转一圈,万用表的指针来回摆动两次,说明该电机是两极,同步转速为3000转,异步转速为2900转左右;如果电动机轴每转一圈,万用表的指针来回摆动四次就是4极,同步转速为1500转,异步转速为1450转左右…以此累推。

交流电动机区分级数,最简单的方法是6000除以转速,去掉小数点,整数就是级数。如745转,8级。
