单相电度表的二种安装接线方式


说到单相电度表的接线问题,其有二种接线方式,一是直入式,二是带互感器式,这两种接线方式的区别是什么,在实际的接线操作中,零线与火线应与单相电度表的哪一个接入端连接,一起来了解下。

单相电度表的接线方式

单相感应式电能表的内部结构:电压线圈,电流线圈,铝制圆盘,转轴,上轴承,下轴承,计度器,制动磁钢。一只单相电度表基本就由上面几个重要部件构成。

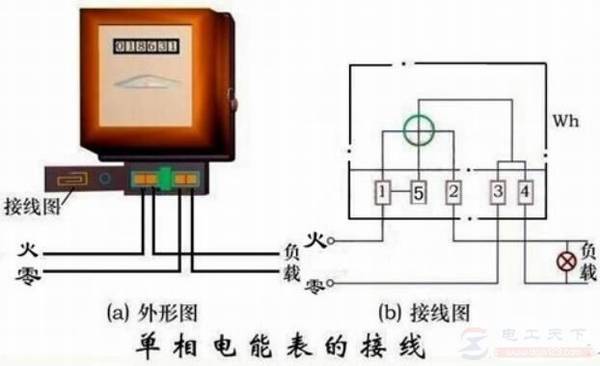

1、单相电能表的直接接入式安装

单相电度表的二种安装接线方式

(1)电能表的接线端①接电源火线, 电能表的接线端③接电源零线。

(2)电能表接线端②的出线为负载的火线,电能表接线端④的出线为负载的零线。

(3)接线端①和接线端⑤要做到可靠连接。

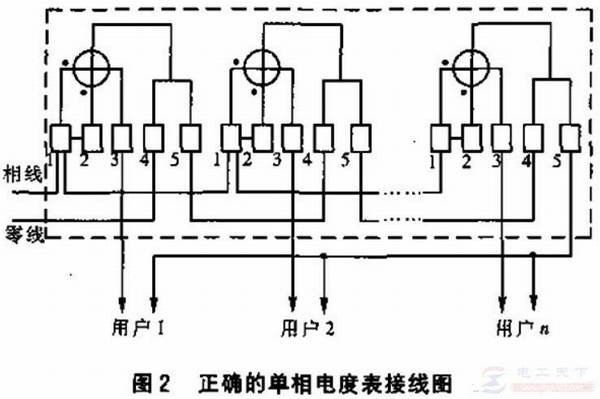

单相电能表的直接接入式安装:

单相电度表的二种安装接线方式

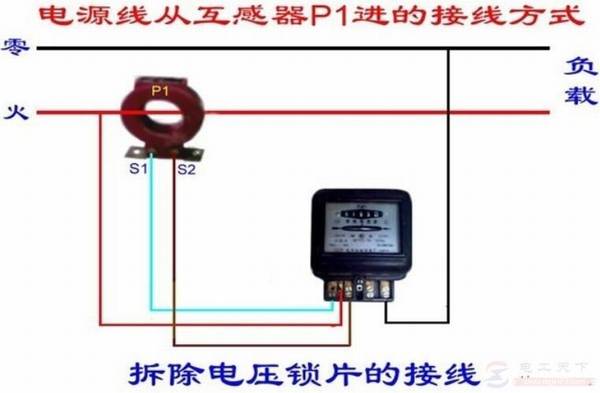

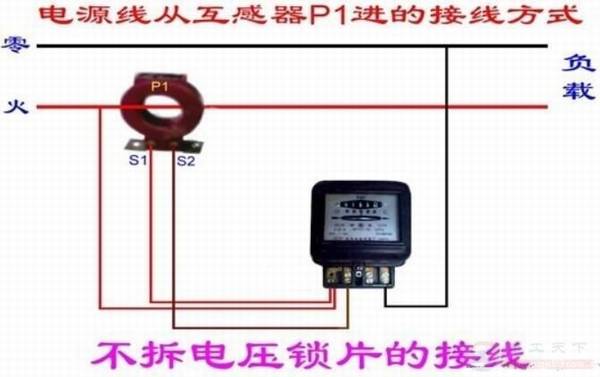

2、配电流互感器单相电能表的安装

单相电度表的二种安装接线方式

单相电度表的二种安装接线方式

单相电度表的工作原理:

当交流电通过感应式单相电能表的电压线圈和电流线圈时,电压线圈和电流线圈产生的是两个交变磁通,这两个交变磁通及其产生的涡流相互作用,产生电磁力矩,推动铝盘转动。负载功率越大,铝盘转速越快。

配电流互感器时,精度应不低于0.5级。电流互感器的极性要用对。

电能表常数A(安)是电能表的-个重要参数,它表示每千瓦时(kW.h)对应铝盘转数,通常标注在电能表的铭牌上。

以上就是单相电度表的二种接线方式,以及单相电度表的工作原理的相关知识,希望对大家有所帮助。
