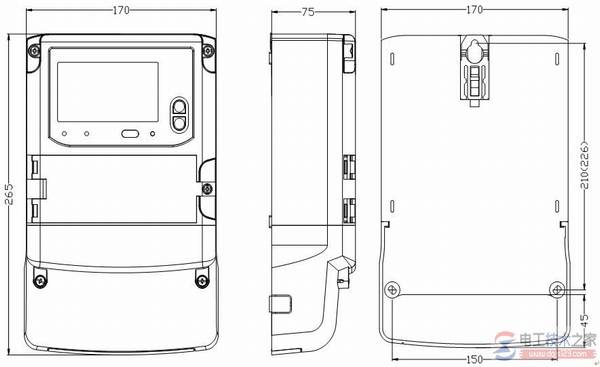

智能电表功能端子接线图与安装尺寸图说明


有关智能电表功能端子的接线图,智能电表功能端子安装尺寸图,智能电表功能端子接线图说明,注意电表编程、停电抄表电池、电表检验等。

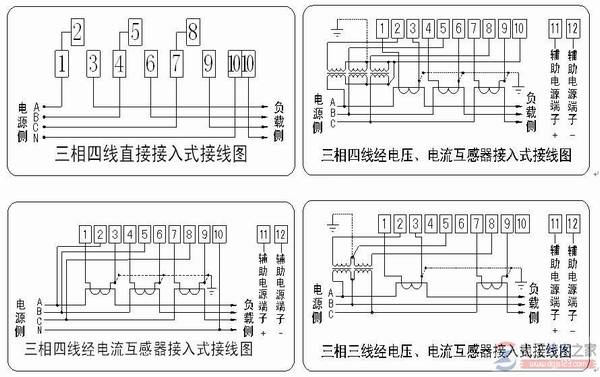

智能电表功能端子的接线图

见下图:

智能电表功能端子接线图与安装尺寸图说明

工业用电峰平谷三相电表、分时段计量电能表、错峰电度表端子接线图

智能电表功能端子接线图与安装尺寸图说明

智能电表功能端子接线图与安装尺寸图说明

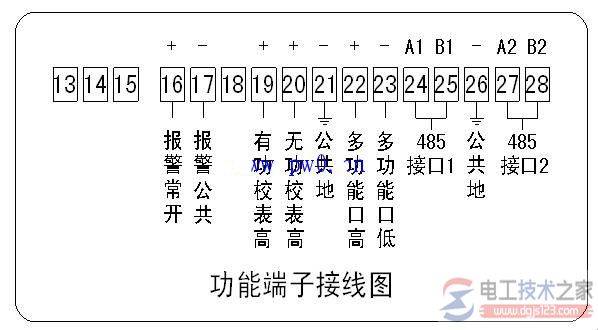

注1:对于三相四线接线方式,10号端子为电压零线端子;对于三相三线方式,10号端子为备用端子。

注2:当电能表供电方式为“线路供电”时,11、12辅助接线端子悬空;当电能表供电方式为“线路和辅助电源(AD/DC自适应)供电”时,11、12辅助接线端子接辅助电源。

使用说明:

1、电表编程

电表在出厂前已进行了数据清零、对时、参数设置等工作,但用户在安装前可能仍要进行这些工作,以上工作可通过红外通信口、RS485通信口来进行。编程操作除有严格密码保护外,还有硬件开关保护。编程前,编程开关应处于有效状态,液晶上会有编程开关符号显示提示。

2、停电抄表电池

a)为节省停电抄表电池电量,延长使用寿命,建议电表挂网前(如保存在库房等)取下外接停电抄表电池。

b)当停电抄表电池电量不足时,电表停电抄表和全失压检测功能会受影响,此时应及时更换电池。要求停电抄表电池仅选用我公司认可的电池,最好是向我公司联系购买,以确保电能表的性能发挥最优。

3、电表检验

本表配有用于检表的脉冲输出指示灯和光耦隔离的脉冲输出接口,检表时输出的脉冲数与功率、功率因数及脉冲常数有关。

b)如用脉冲输出接口进行电能表检验,当检各种有功电量误差时,将检表台的脉冲输入线的正端接电表“有功校表高”,负端接电表“公共地”(21号端子);当检各种无功电量误差时,将检表台的脉冲输入线的正端接电表“无功校表端搞”,负端接电表“公共地”(21号端子)。
