直流电阻电桥与数字式直流电桥的工作原理


有关电桥的知识,电桥有多种类型,有直流电桥和交流电桥之分,常规直流电桥与数字式直流电桥的工作原理有所不同,下面结构具体的工作原理图,一起来了解下。

一、直流电阻电桥的工作原理

直流电阻电桥,又称单臂电桥或惠斯顿电桥,采用典型二端式直流电桥原理,基本原理如图1。

直流电阻电桥与数字式直流电桥的工作原理

图1:直流电阻电桥原理图

由图中可知,直流电阻电桥由比例臂R、比较臂RA、测量盘RB、内附检流计A及电源E等部分组成。

测量盘共有四组,每组以六个电阻器及开关组合成多个电阻示值,比例臂则采用差值式,按钮“B”和“G”分别用于控制桥路电源和指零仪的输入端,各按钮按下后旋转90°可以锁住,再旋转90°可以复位。此外,电桥还有指零仪及电源内接、外接转换开关。

直流电桥检流计采用张丝式及电子放大指零仪两种形式,以电子放大指零仪的居多,该类电桥只设置机械调零而无电气调零,且有自动切断电源等功能。

电子放大指零仪的使用与张丝式检流计一样简便,但灵敏度更高,可靠性更好,抗过载能力更强。

二、数字式直流电桥的工作原理

QJ83A数字直流电桥工作原理如图2:

直流电阻电桥与数字式直流电桥的工作原理

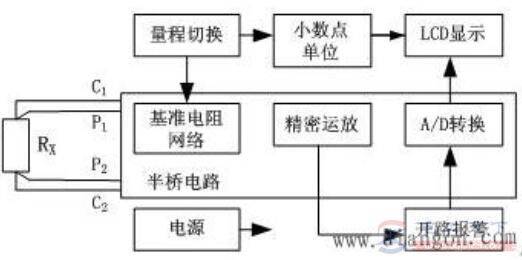

图2:QJ83A数字直流电桥工作原理框图

被测电阻以四线制接入电桥,经基准电阻、精密运放和A/D转换器构成的半桥电路完成R/V变换,LCD显示器显示测试数据。量程切换电路在改变量程网络电阻同时,完成小数点和单位切换。
