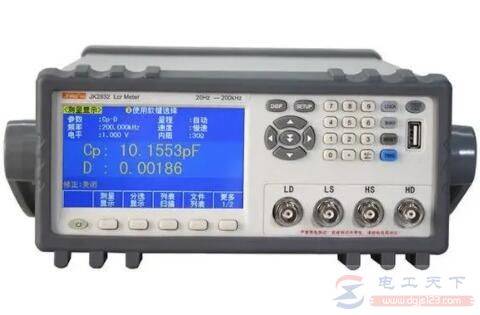

lcr电桥怎么测量同名端?


lcr电桥检测同名端的方法

将变压器的两个绕组并联,与一个灯泡串接在交流电源上,所用交流电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电。

调换其中任一绕组的两个头,并好后与灯泡相串通电。比较两种接法时会发现亮度不同,亮度较暗的那一种接法,变压器相并的端子即是同名端。

当磁通方向迭加(同方向)时,两个绕组的电流流入端就是其同名端,两个绕组的电流流出端就是另一组同名端。

lcr电桥怎么测量同名端?

扩展资料:怎么测量变压器的同名端

1、两个绕组方向一致时间,两个绕组的起绕点是同名端。

2、两个绕组方向相反时,其中一个绕组的起饶点和另一个绕组的结束点是异名端。

3、同名端是指在同一交变磁通的作用下任一时刻两(或两个以上)绕组中都具有相同电势极性的端头,彼此互为同名端。变压器的极性辨别就属于同名端问题。

4、使用指针万用表和干电池测量,在变压器原边(初级)接上万用表,档位置于直流电压低档或直流电流的低档,在变压器次级用电池快速接通和断开,如果万用表指针在接通的瞬间正偏,那么电池正极与万用表红表笔所接的是同名端;如果反偏,则是异名端,将电池或表笔反过来接即可。
