电桥是什么设备,电桥的作用有哪些


有关电桥的知识,电桥是什么设备,电桥是一种使用比较法测量电阻的工具,那么电桥的工作原理是什么,电桥的主要作用有哪些,下面与电工天下小编一起来了解下。

电桥原理及作用

1、电桥的概念

电桥是一种用比较法测量各种量(如电阻、电容、电感等)的仪器,最简单的电桥是由四个支路组成的电路,各支路称为电桥的“臂”。

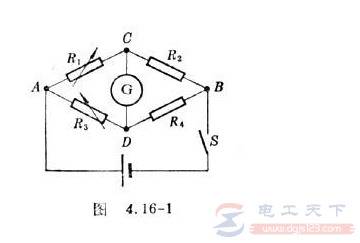

如图,电路中有一电阻为未知(R2),一对角线中接入直流电源U,另一对角线接入检流计G。通过调节各已知电阻的值使G中无电流通过,则电桥平衡,未知电阻R2=R1·R4/R3。

电桥是什么设备,电桥的作用有哪些

2、电桥的原理

如图,假设四个电阻固定,当s闭合时,若满足R3*R2=R1*R4,即对角的电阻乘积相等,则此时Ucd等于0,就是cd间没有电压。

利用这一原理,当等式两边四个量中的一个为未知量时,如果调节其余的三个值能使等式成立,那么借助公式即可得到未知量。

但实际上只要等式两边各有一个可以调节的可变电阻,那么另外两个电阻有一个是定值,则余下的另外一个必然能得到。

使用这个原理可以做成电阻测量箱,而该原理就是使用了“电桥”的概念,或者说是“平衡电桥”的概念。

3、电桥的作用

电桥分为单臂电桥和双臂电桥二种,主要用于各类带有电感特性设备的直流电阻测试,特别适用于大型电力变压器、互感器的直流电阻的测量。

电桥是一种电阻测量工具,电桥测电阻的方法具有测量简单、迅速、操作直观等特点,。

4、电桥的使用

电桥电路是电磁测量中电路连接的一种基本方式,由于它测量准确,方法巧妙,使用方便,已经得到广泛应用。

电桥电路不仅能使用直流电源,还可以使用交流电源,所以有直流电桥和交流电桥之分。

直流电桥主要用于电阻测量,分为单电桥和双电桥两种:前者称为惠斯登电桥,常用于1~106Ω范围的中值电阻测量;后者称为开尔文电桥,常用于10-3~1Ω范围的低值电阻测量。
