毫伏表怎么用,毫伏表的使用步骤


毫伏表的使用步骤:

1、毫伏表应垂直放置,不要水平放置。
通电前应调整表头的机械零点螺丝钉,使表针指示在零位(注,机械零点不需经常调整)。

2、根据被侧信号值的大小选择电压程,若不知被测信号大小.可先选最大量程,逐步减小到合适的量程。

3、接通电源,待表针稳定后,将输人线短路,调整调零点调整旋钮。使表针指在零位,即可进行测量。

4、测量时先将输入线的地线(屏蔽线)与被测电路公共点相连,然后将输入线的非地端接至被侧点上,测量完毕,先将非地端拆下。然后断开地线。

5、当用此表当作电平表用时,实际的电平数值为表针所指的dB数与选择量程开关所指的电平分贝数的代数和。

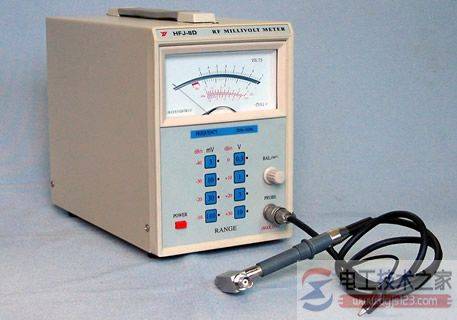

毫伏表怎么用,毫伏表的使用步骤

附,毫伏表是什么
毫伏表是一种用来测量正弦电压的交流电压表。主要用于测量毫伏级以下的毫伏,微伏交流电压。例如电视机和收音机的天线输入的电压,中放级的电压等和这个等级的其它电压。

毫伏表的工作原理

一般万用表的交流电压档只能测量1伏以上的交流电压,而且测量交流电压的频率一般不超过1千赫。

毫伏表,测量的最小量程是10毫伏,测量电压的频率可以由50赫到100千赫,是测量音频放大电路必备的仪表之一。

毫伏表使用三个普通晶体管、一块100微安表头和一些其他元件,电路简单,制作容易。

一、电路说明毫伏表的电路。

被测信号电压从接线柱输入到毫伏表中,Rl~R18组成的衰减器是为适应不同量程而设置的。

10毫伏档不经衰减直接输入,也就是毫伏表的最高灵敏度是10毫伏。R19是为提高输入阻抗而设置的。D1、D2是为防止输入电压过大,使BGl的召B~E结被击穿而设置的。BG1~BG3组成三级阻容耦合音频放大器。由BG2集电极经过C5、R29、W到BGl发射极引入的负反馈有稳定增益、减小放大器失真的作用,调整W可以调整毫伏表的灵敏度。BG3发射极的电阻R33起到稳定整机增益的作用,C3是为防止自激而设置的。用BG3集电极输出放大的音频信号,经过C9隔直流,R35限流, D4~D7整流,变成直流电,推动表头CB指针偏转。

二、毫伏表的使用

1.测量前应短路调零。

打开电源开关,将测试线(也称开路电缆)的红黑夹子夹在一起,将量程旋钮旋到1mv量程,指针应指在零位(有的毫伏表可通过面板上的调零电位器进行调零,凡面板无调零电位器的,内部设置的调零电位器已调好)。若指针不指在零位,应检查测试线是否断路或接触不良,应更换测试线。

2.交流毫伏表灵敏度较高,打开电源后,在较低量程时由于干扰信号(感应信号)的作用,指针会发生偏转,称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档,以防打弯指针。

3.交流毫伏表接入被测电路时,其地端(黑夹子)应始终接在电路的地上(成为公共接地),以防干扰。

4.调整信号时,应先将量程旋钮旋到较大量程,改变信号后,再逐渐减小。来自:电工技术之家

5.交流毫伏表表盘刻度分为0—1和0—3两种刻度,量程旋钮切换量程分为逢一量程(1mv、10mv、0.1v……)和逢三量程(3mv、30mv、0.3v……),凡逢一的量程直接在0—1刻度线上读取数据,凡逢三的量程直接在0—3刻度线上读取数据,单位为该量程的单位,无需换算。

6.使用前应先检查量程旋钮与量程标记是否一致,若错位会产生读数错误。

7.交流毫伏表只能用来测量正弦交流信号的有效值,若测量非正弦交流信号要经过换算(具体请参阅《电路与数字逻辑设计实践》第17页)。

8.注意:不可用万用表的交流电压档代替交流毫伏表测量交流电压(万用表内阻较低,用于测量50Hz左右的工频电压)。
