指针式万用表与数字式万用表结构特点

指针式万用表与数字式万用表结构特点区别

一、指针式万用表的结构特点

指针式万用表是用指针指示测量数值的万用表,属于一种模拟显示万用表,可用于测量电阻、直流电压、交流电压、直流电流、晶体管放大倍数的测量和测量分贝值等工作。

1、指针式万用表的结构组成

它通常由表头、标度盘、外壳、表笔、转换开关,调零部件、电池、整流器和电阻器等组成。表头一般采用内阻与灵敏度均较高的磁电式微安直流电流表,它是万用表的主要部件,由指针、磁路系统、偏转系统和标度盘组成;标度盘上印有多种符号、标度R和数值。

在使用万用表之前,应正确理解标度盘上各种符号字母的含义及各条标度尺的读法。

转换开关用来选择测地项目和量程。大部分万用表只有一只转换开关,而500型万用表用两只转换开关配合选择测破项目及量程。

用表中心的“-"#形机械调零部件,用来调整表头指针静止时的位置(既指针静止时应处于标度盘左侧的“0”处)。调零旋钮只在测鬣电阻时使用。

万用表有两支表笔,一支为黑表笔,接丙用表的“一”端插孔(在电阻挡时内接表内电池的正极);另一支为红表笔,接万用表的“+”端捅孔(在电阻挡时内接表内电灌的负极、2500V电压端插孔、5A电流端插孔。

2、常用的指针式万用表

常用的指针式万用表包括MF-lO型、MF-30型、MF-35型。MF-47型、MF-50型和500型等多种。

二、数字式万用表的结构特点

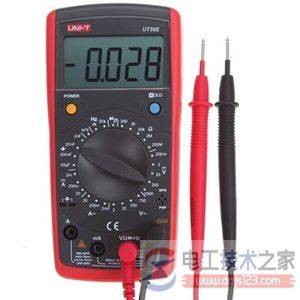

数字式万用表采用液晶显示器( LCD或LED)数码显示器,

来指示测量数值的万用表,具有显示直观、准确度高等优点。

1、数字式万用表的结构组成。来自:电工天下

它通常由显示器、显示器驱动电路、双积分模/数(A/D)转换器、交一直流变换电路、转换开关、表笔、插座、电源开关、各种测试电路和保护电路等组成。

显示器一般采用LCD,便携式数字万用表多使用三位半LCD液晶显示器,台式数字万用表多使用五位半LCD液晶显示器。

显示器驱动电路与双积分A/D转换器通常采用专用集成电路,其作用是将各测试电路送来的模拟量转换为数字量,并直接驱动LCD,将测量数值最示出来。

2、常用的数字式万用表。

常用的数字式万用表包括DT-830、DT-860、DT- 890、DT-930、DT-940、DT-960、DT-980、DT-1000等型号。
