如何用数字万用表测量二极管,二极管测量方法与注意事项


有关使用数字万用表测量二极管的方法,用UT6OE测二极管时的连接方法,数字万用表测量二极管时,实际测量为二极管的正向电压值,指针式万用表测的是二极管正反向电阻的值。

用数字万用表测量二极管的方法

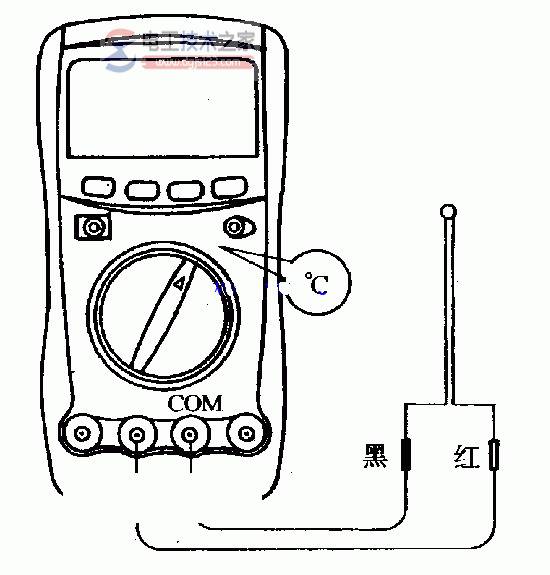

用UT6OE测二极管时的连接方法,如下图:

如何用数字万用表测量二极管,二极管测量方法与注意事项

图:用UT6OE测二极管的连接方法,用UT6OE测二极管的连接电路图

用数字万用表测量二极管时,实际测量的是二极管的正向电压值,而指针式万用表则测的是二极管正反向电阻的值,使用过指针式万用表测二极管的读者,务必注意这一区别。

一、数字万用表测量二极管的方法

1、将红表笔插入 "HzVm  插孔,黑表笔插入 "COM"插孔,红表笔极性为"+"黑表笔极性为"-"。

2、将功能量程开关置于15-2 测量档,再按SELECT键选择迸大二极管测试功能,红表笔接被测二极管正极,黑表笔接被测二极管负极。

3、从LCD显示屏上读出二极管的近似正向压降值,硅二极管一般为0.5-0.8V。

二、数字万用表测量二极管的注意事项

1、如果被测二极管开路或极性接反,显示屏将显示 "OL";

2、当测量在线二极管时,测量前必须断开电源,并将相关的电容放电。
