万用表测量电压与电流:交流电压与直流电和交直流电流


有关万用表测量电压与电流的方法,万用表测量交流电压与直流电和交直流电流,包括数字万用表测交流电压,指针表测交流电压,数字万用表测直流电压,指针万用表测直流电压的方法等。

万用表测量电压与电流

注意:万用表测量交流与测量直流测的都是有效值,即均方根值。

如何用万用表测交流电与直流电?

1、数字万用表测交流电压:将黑表笔接—或地(表笔插孔内标示有),红笔接AC(或V字母下加一~)孔;档位指到AC~栏的750(有的是1000)(假如是测市电220V)量程。然后两笔分别接触电源插座的两孔,读数即为交流电压值。

2、指针表测交流电压:黑表笔接负或地,红笔接+,档位拨到AC~500V,同数字万用表插入两笔测,指针所指数字需对应右边的最大量程而读:即选的是500V档,则读数时要看读盘右边最大数标记为50的那排,如果指针指到的是20,那么读数为200V。

3、数字万用表测直流电压:同测交流,只是红笔接+孔,红笔也接触电源+极,档位在DC(或V字母下有一短横线的)档,量程视具体情况而定,从大到小。比如测一只5号电池,那么选2V量程。若极性测反了,则读数前会有一-负极显示。

4、指针万用表测直流电压:同数字万用表测法,读数同上述测交流电压;当不能确定直流电压的正负极时,可先将其当成交流电来测,但并不关心读数,只是将表笔对调极性测,看两次测量中哪一次指针要偏转,那么这次表笔所接触的即为正确正负极性。然后再将档位拨到直流电压的合适量程再测读数。

数字万用表由于具有测量精确、取值方便、功能齐全等优点,因此深受无线电爱好者的欢迎、最普通的数字方用表一般具有电阻测量、通断声响检测、二极管正向导通电压测量。交流直流电压电流测量、三极管放大倍数及性能测量等。

有些数字万用表则增加了电容容量测量、频率测量、温度测量、数据记忆及语音报数等功能,给实际检测工作带来很大的方便。

但是,数字方用表由于使用不当,在实际检测时易造成表内元件损坏,产生故障。

根据造成数字万用表损坏的实际情况,总结出数字方用表在使用中的注意事项,以尽量防止数字万用表的损坏。

数字万用表损坏在大多数情况下是因测量档位错误造成,如在测量交流市电时,测量档位选择置于电阻挡,这种情况下表笔一旦接触市电,瞬间即可造成万用表内部元件损坏。

因此,在使用万用表测量前一定要先检查测量档位是否正确。

使用完毕,将测量选择置于交流750V或者直流1000V处,这样在下次测量时无论误测什么参数,都不会引起数字万用表损坏.

有些数字万用表损坏是由于测量的电压电流超过量程范围所造成的.如在交流20V档位测量市电,很易引起数字万用表交流放大电路损坏,使万用表失去交流测量功能。

在测量直流电压时,所测电压超出测量量程,同样易造成表内电路故障。在测量电流时如果实际电流值超过量程,一般仅引起万用表内的保险丝烧断,不会造成其它损坏。

因此,在测量电压参数时,如果不知道所测电压的大致范围,应先把测量档置于最高档,通过测量其值后再换档测量,以得到比较精确的数值。

如果所要测量的电压数值远超出万用表所能测量的最大量程,应另配高阻测量表笔。如检测黑白彩电的第二阳极高压及聚焦高压。

多数数字万用表的直流电压上限量程为1000V,因此测量直流电压时,最高电压值在1000V以下,一般不会损坏万用表。如果超出1000V,则很有可能造成万用表损坏。

但是,不同的数字万用表的可测量电压上限值可能有所不同。如果测量的电压超出量程,可采取电阻降压的方法加以测量。

另外,在测量40O~1000V的直流高电压时,表笔与测量处一定要接触好,不能有任何抖动,否则,除了可能会造成万用表损坏而使测量不准确外,严重时还可使万用表无任何显示.

在测量电阻时,注意一定不要带电测量。

万用表测量电压与电流:交流电压与直流电和交直流电流

万用表测量交流与直流电流

1、测电流之前,先判断电流的性质(交流和直流)、电流大小范围。

2、选择恰当的测量工具(比如安全、精度和现场测量时使用方便)和测量档位。选择恰当的测量工具后,如果不是专业技术人员,而只是兴趣爱好者,建议阅读使用说明。

3、一般的操作步骤

1)如果是小型用电设备(如电子设备等),可以阅读产品说明书中有关产品用电功率相关描述,该部分说明有时候直接将用电设备工作时通过的电流范围标示在说明书中。

如果说明书只是标明了用电功率和电压,则可以通过公式“A=W/V”计算得出电流。当需要测试多个设备工作时的总电流时,将单个设备的电流相加,计算出主线路上的总电流。

实际测量:

(1)选择恰当档位(测电流,电流值范围)

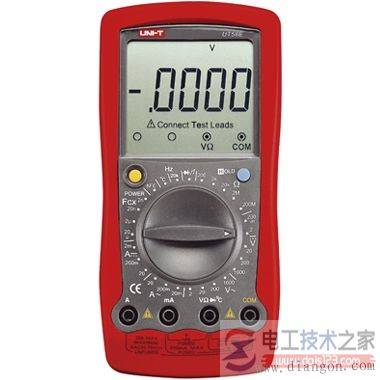

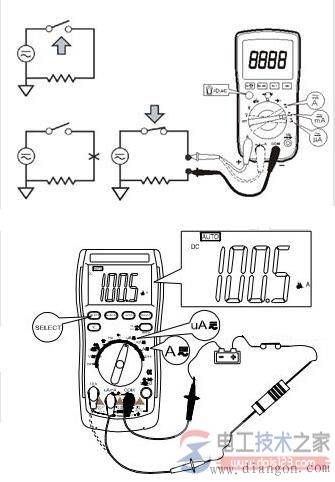

(2)断开被测线路(但是用电设备和负载不能断开,否则就是线路短路!),将万用表窜入线路(注意是串联),此时万用表电阻几乎为零,流经万用表的电流就等于流经用电设备和负载的电流。

2)如果是较大型用电设备(工作电压一般为220V至380V),建议使用钳形电流表(万用表)。

原理:在通电线路上形成闭合的电磁场,电磁场的变化引起万用表产生电流。这个电流与被测线路电流存在一个比例关系,从而可以直接在电流表中读出线路电流。

万用表测电流图例

万用表测量电压与电流:交流电压与直流电和交直流电流

二、万用表测电压原理及测电压方法

万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。万用表的型号众多,但基本上使用方法是相同的。下面我们介绍一下用万用表测电压原理及万用表测电源方法。

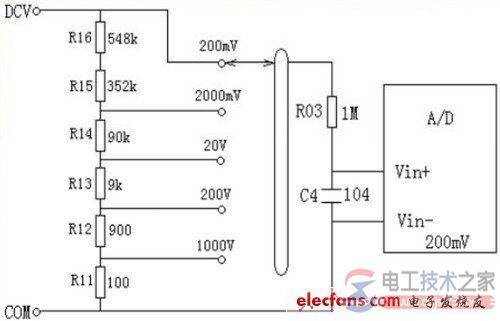

1、直流电压转换电路

万用表测量电压与电流:交流电压与直流电和交直流电流

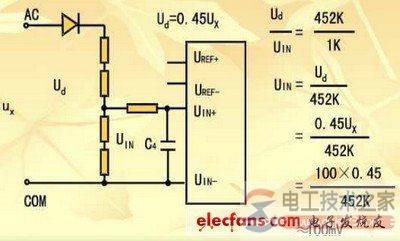

2、交流电压转换电路

万用表测量电压与电流:交流电压与直流电和交直流电流

万用表测电压方法

万用表测电压方法首先要将量程开关对准标有V的五档范围内(测试交流电压要对准交流电压的档位,测试直流电压时要对准直流电压的档位)。

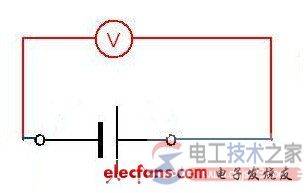

测量电压时,要把电表表笔并接在被测电路上。根据被测电路的大约数值,选择一个合适的量程位置。干电池每节最大值为1.5V,所以可放在5V量程档。

这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处,则读为3V.注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值,读表时只要据此折算,即可读出实值。

除了电阻档外,量程开关所有档均按此方法读测量结果。

实际测量中,遇到不能确定被测电压的大约数值时,可以把开关先拨到最大量程档,再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性,若表笔接反了,表针会反打。

如果不知遭电路正负极性,可以把万田表量程放在最大档,在被测电路上很快试一下,看笔针怎么偏转,就可以判断出正、负极性。

万用表测量电压与电流:交流电压与直流电和交直流电流

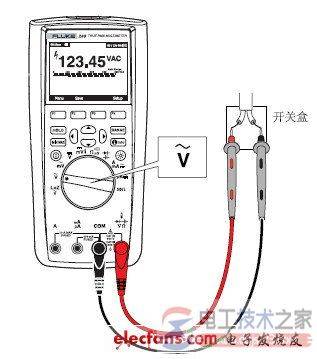

测220V交流电。把量程开关拨到交流500V档。这时满刻度为500V,读数按照刻度1:1来读。将两表笔插入供电插座内,表针所指刻度处即为测得的电压值。测量交流电压时,表笔没有正负之分。

操作规程

1、使用前应熟悉万用表各项功能,根据被测量的对象,正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时,应先将量程开关,置于最大值,而后由大量程往小量程档处切换,使仪表指针指示在满刻度的1/2以上处即可。

3、测量电阻时,在选择了适当倍率档后,将两表笔相碰使指针指在零位,如指针偏离零位,应调节“调零”旋钮,使指针归零,以保证测量结果准确。如不能调零或数显表发出低电压报警,应及时检查。

4、在测量某电路电阻时,必须切断被测电路的电源,不得带电测量。 来自:电工技术之家

5、使用万用表进行测量时,要注意人身和仪表设备的安全,测试中不得用手触摸表笔的金属部份,不允许带电切换档位开关,以确保测量准确,避免发生触电和烧毁仪表等事故。

万用表测量电压与电流:交流电压与直流电和交直流电流

万用表的使用注意事项

(1)在使用万用表之前,应先进行“机械调零”,即在没有被测电量时,使万用表指针指在零电压或零电流的位置上。

(2)在使用万用表过程中,不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确,另一方面也可以保证人身安全。

(3)在测量某一电量时,不能在测量的同时换档,尤其是在测量高电压或大电流时 ,更应注意。否则,会使万用表毁坏。如需换挡,应先断开表笔,换挡后再去测量。

(4)万用表在使用时,必须水平放置,以免造成误差。同时,还要注意到避免外界磁场对万用表的影响。

(5)万用表使用完毕,应将转换开关置于交流电压的最大挡。如果长期不使用,还应将万用表内部的电池取出来,以免电池腐蚀表内其它器件。
