万用表电阻挡量程选择与测量误差分析


万用表用途很多,可用来测量电阻,也可用来测量电压等,在用万用表的电阻挡测量电阻时,如何来选择万用表电阻挡的量程,怎么减小测量误差,一起来看下。

万用表电阻挡量程及测量误差

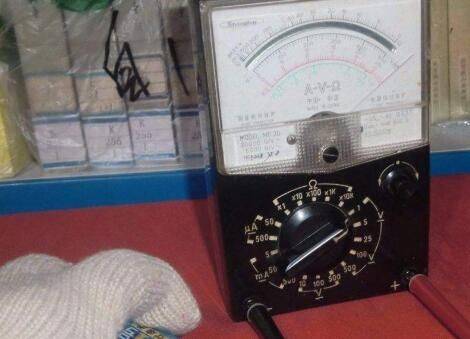

以一块MF-30型万用表为例,Rxl0挡的中心电阻为250Ω,R×l00挡的中心电阻为2.5kΩ,准确度等级为2.5级。

分别用R×l0挡与R×100挡来测量一个500Ω的标准电阻,哪一挡的测量误差较大?

万用表电阻挡量程选择与测量误差分析

1、R×l0挡:最大绝对允许误差△R(10)=中心电阻×R%=250Ω×(±2.5)%=±6.25Ω。

测量500Ω标准电阻,则500Ω标准电阻的示值介于493.75Ω~506.25Ω之间。最大相对误差为:±6.25÷500Ω×100%=±1.25%。

2、R×l00挡:最大绝对允许误差△R(100)=中心电阻×R%2.5kΩ×(±2.5)%=±62.5Ω。

测量500Ω标准电阻,则500Ω标准电阻的示值介于437.5Ω~562.5Ω之间。最大相对误差为:±62.5÷500Ω×100%=±10.5%。

结果分析:

选择不同的电阻量程,测量产生的误差相差较大,那么怎么才能减小测量误差?

在选择挡位量程时,尽量使被测电阻值处于量程标尺弧长的中心部位,以提高测量精度,减小测量误差。

万用表的电阻挡

在万用表中电阻挡的量程范围很广,每一个量程都可用来测量0~∞的电阻值。

万用表电阻挡的准确度的表示公式:R%=(△R/中心电阻)×100%。

欧姆表的标尺刻度是非线性、不均匀的倒刻度,用标尺弧长的百分数来表示,各量程的内阻等于标尺弧长的中心刻度数乘倍率,称作“中心电阻”。

当被测电阻等于所选挡量程的中心电阻时,电路中流过的电流是满度电流的一半,指针指示在刻度的中央。

以上就是万用表电阻挡量程的选择要求,以及使用万用表的电阻挡测量电阻时的误差比较,希望对大家有所帮助。
