低压电流互感器与单相电能表的接线图

有关低压电流互感器与单相电能表的接线图，将电流互感器二次侧导线正负极两条导线反接，即可计量正确。

低压电流互感器与单相电能表的接线图

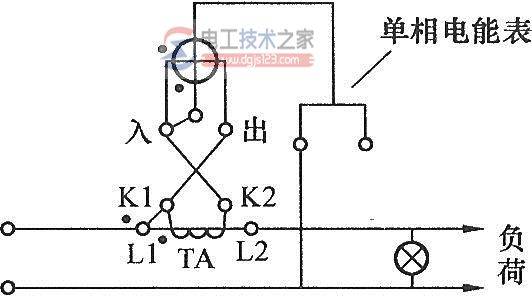

1、错误接线图，如图：

图中电流互感器的正负极性接错造成电能表倒转和记录错误的电量。原因是二次侧K1和K2反接造成的。

2、正确接线方法

将电流互感器二次侧导线正负极两条导线反接，即可计量正确。现按图进行改正接线处理，即K1和K2对换接线。
