LA-10Q电流互感器特点与工作原理


有关LA-10Q电流互感器的产品特点,LA-10Q电流互感器的工作原理,以及LA-10Q电流互感器的技术参数,感兴趣的朋友参考下。

LA-10Q电流互感器

LA-10Q电流互感器特点与工作原理

LA-10Q电流互感器是一款穿墙式电流互感器,该互感器主要适用于额定电压为10kV额定频率50Hz或60Hz的电力系统中,LA-10Q电流互感器设计合理,结构简单,分为单匝式、复匝式、母线式三种。

一、LA-10Q电流互感器的产品特点

1、结构方面

产品采用穿墙式环氧树脂浇注绝缘设计,可分为单匝式、复匝式、母线式三种结,能适用于各种产品的需要。

2、绝缘水平

LA-10Q电流互感器采用高性能进口电子元器件,绝缘水平:12/42/75kV,达到国家标准。

3、主要作用

LA-10Q电流互感器主要作为电能计量、电流测量和继电保护用。

二、LA-10Q电流互感器工作原理

LA-10Q电流互感器是依据电磁感应原理的。

电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

三、LA-10Q电流互感器技术参数

1、LA-10Q电流互感器额定绝缘水平:12/42/75kV

2、额定二次电流:5A

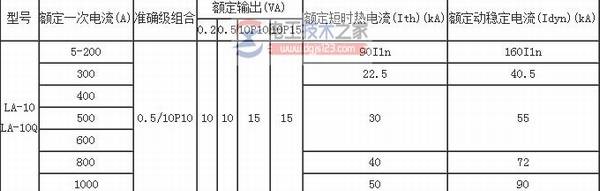

3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表。

4、污秽等级:全工况产品符合Ⅱ级污秽要求。

附表:

LA-10Q电流互感器特点与工作原理
