电流互感器的作用是什么


在电路中电流互感器就是一个小型变流器,将电路中的大电流变成可供测量和计量的小电流,主要适用于电流的监测和电表的计量,并且可以为继电保护提供工作电源,比如热继电器等。

电流互感器的作用

在电路中电流互感器作用为:将一次大电流变成二次额定5A小电流,用于扩大仪表量程,有利于仪表标准化,同时将一次测与二次侧有效隔离,有利于操作检修,保护人身安全。

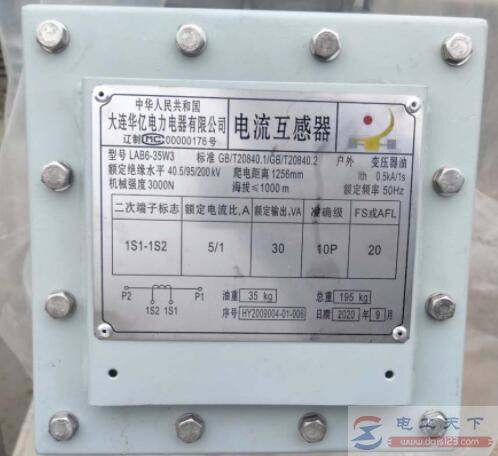

电流互感器的作用是什么

电流互感器将三相交流电或单相交流电的电流按一定比例进行缩小,给电能表或电流表作为电源,直接接的电能表或电流表不需要电流互感器。

电流互感器的比率一般为50比5、75比5、100比5、150比5、20O比5等规格。比率的概念就是初级电流不论是50A、100A或者200A,它的次级电流始终保特5A。

老式的电流互感器已不多见,它可以明显的可以分辩出一次侧绕组和二次侧绕组。它的缺点是很容易烧坏初级绕组。

现在多用穿芯式互感器,初级没有线圈是电源母线直接穿过互感器铁芯,烧坏母线的现象已很少见。

按装电流互感器时必须记住,电流互感器的二次侧只能短路不可开路,开路时会产生高电压,比率越高电压越高,这是很危险的。

三相电表接电流互感器的方法

电流互感器的作用是什么

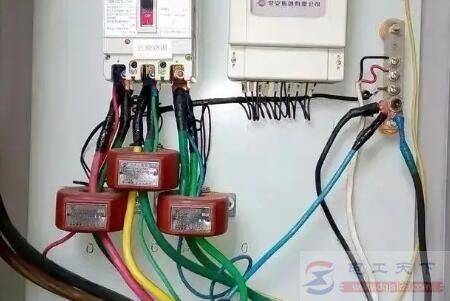

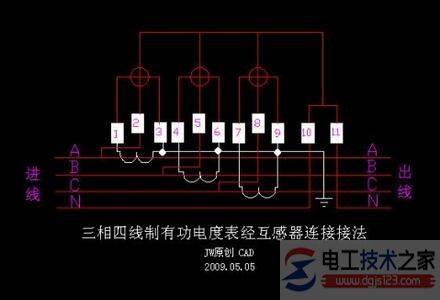

三相电表接电流互感器的方法,三相电源线从互感器的P1进入从P2出,接负载,互感器有S1和S2两个端子,S1接三相电度表的Ia,三个互感器的S2端连接并接地。

电流互感器符号及图形大全,多个电流互感器的符号说明

电流互感器的作用是什么

有关电流互感器的小知识,介绍了电流互感器的符号,以及互感器的图形表示法,包括普通的电流互感器、零序电流互感器等,一文看懂电流互感器符号表示法,有需要的朋友参考下。
