电容传感器的等效电路的特点


有关电容式传感器的小知识,说一说与等效电路相关的内容,电容传感器的等效电路是什么样的,有哪些优点与缺点,一起来了解下。

电容传感器的等效电路

Rp:极板间的泄漏电阻与涡流损耗。

Rs:引线电阻、电容器支架和极板电阻的损耗。

L:电感由电容器本身的电感和外部引线电感组成。

电容相对变化量:电容传感器的等效电路的特点

与传感器的固有电感L的角频率ω相关。

电容传感器的等效电路的特点

主要优点:

1、温度稳定性好

2、结构简单、适应性强

3、动态响应好

4、可非接触测量,有平均效应点。

主要缺点:

1、输出阻抗高,负载能力差

2、寄生电容影响大

3、输出特性非线性

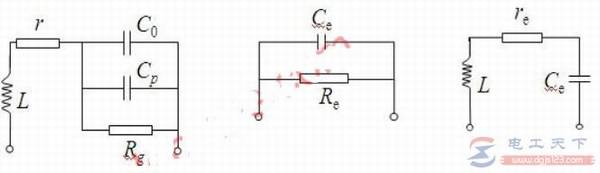

电容式传感器等效电路

如下图:

电容传感器的等效电路的特点

供电电源频率为谐振频率的1/3~1/2。

(1)L包括引线电缆电感和电容式传感器本身的电感;

(2)r由引线电阻、极板电阻和金属支架电阻组成;

(3)C0为传感器本身的电容;

(4)Cp为引线电缆、所接测量电路及极板与外界所形成的总寄生电容;

(5)Rg是极间等效漏电阻,包括极板间的漏电损耗和介质损耗、极板与外界间的漏电损耗介质损耗,其值在制造工艺上和材料选取上要足够大。

以上就是电容传感器的等效电路的相关知识,希望对大家有所帮助。
