变面积式电容传感器的特点


有关变面积式电容传感器的小知识,这种电容式传感器的工作原理是怎么样的,变面积式电容传感器有哪些类型,以及这种电容传感器的特点有哪些,一起来了解下。

变面积式电容传感器

以平行板电容器为例,变面积式电容传感器的工作原理为:当上极板移动时,两极板间的相对覆盖面积发生变化,引起电容的变化。

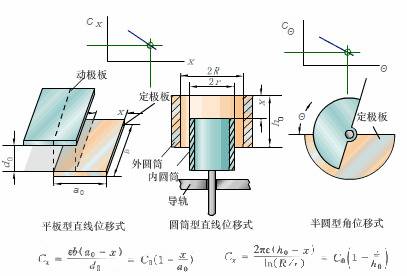

变面积式电容式传感器有很好的线性特性,主要用于位移测量,根据不同的应用要求,又分为平行板型极板、圆筒型极板和锯齿型极板等多种类型。

变面积式电容传感器的特点

图1,变面积式电容器的仿真演示

当动极板发生线位移后,相对应的电容变化为,其中K为灵敏度,其输出与输入成线性关系,灵敏度是常数。

但是,平行板型结构对极距变化特别敏感,会影响到测量的精度,而圆筒形结构受极板径向变化的影响很小,是最常采用的结构。

当动筒移动后,两筒重叠长度发生变化时,电容变化为:其中K为灵敏度。

以上就是变面积式电容传感器的相关知识,希望对大家有所帮助。
